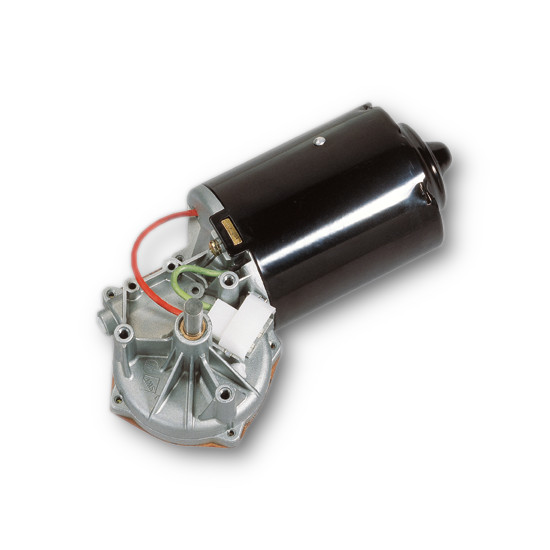

Schneckengetriebemotore
Baureihe SWMV

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Zinkdruckguß
Getrieberad: Kunststoff oder Hartgewebe oder Bronze
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Stecker oder Litzen mit Stecker oder Litzen verzinnt

Technische Daten

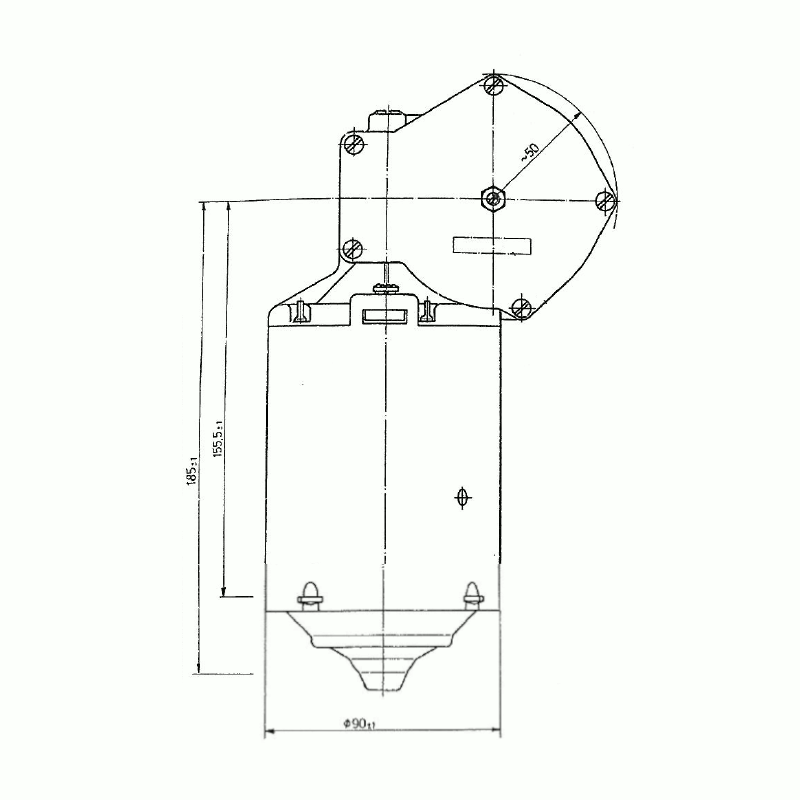

Motortyp:	402826
Motorart:	DC
Nennspannung:	12 VDC
Leistung:	78 W
Leerlaufdrehzahl:	50 UPM
Nenndrehmoment:	6 Nm
Anzugsdrehmoment:	60 Nm
Getriebelage:	L
Getriebeübersetzung:	59:1
Selbsthemmung:	50 Nm
Hochlaufzeit:	300 ms
Bremszeit ohne:	1300 ms
Bremszeit mit:	300 ms
Widerstand:	220/170 Ohm
Induktivitaet:	0.42/0.38 mH
Zahnradwerkstoff:	HGW
Richtung:	L/R

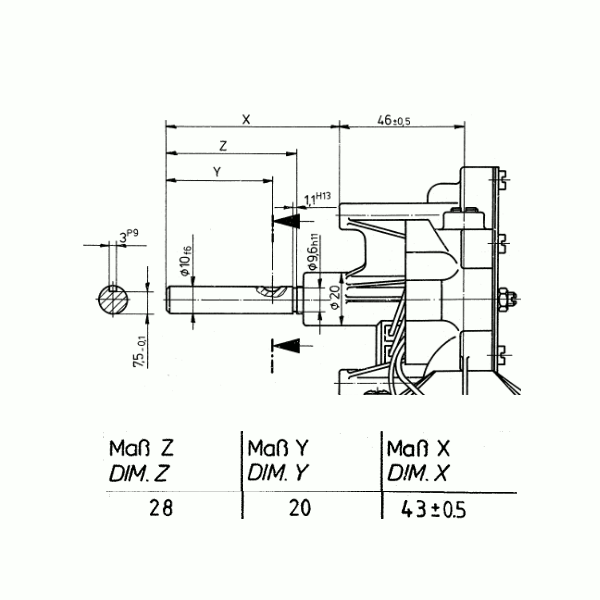

Welle1:	W54
Schaltbild:	S166
Anschluss:	K969

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
