Schneckengetriebemotore Baureihe CM3G
Überblick zu den Motoreigenschaften

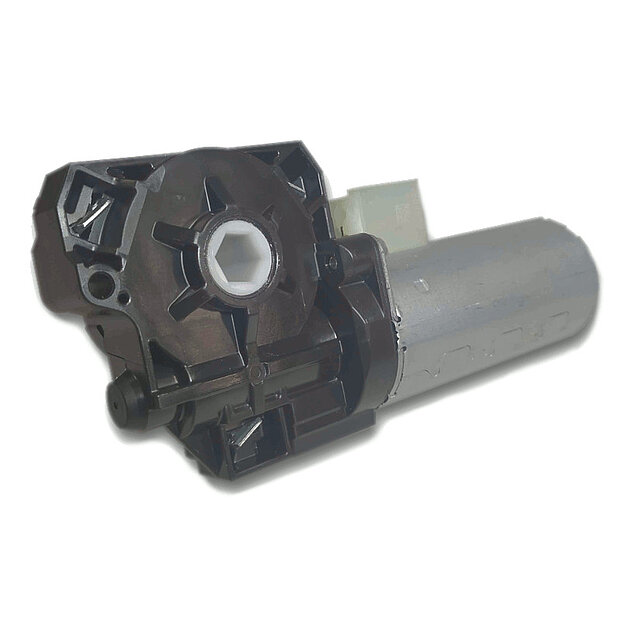

Kleiner Schneckengetriebemotor mit vier CM3G-Motortypen
Die Baureihe CM3G umfasst aktuell vier Motortypen.
- Alle haben nur einen Durchmesser von 33,8 mm und sind damit unsere kleinsten Schneckengetriebemotoren.
- Sie sind äußerst kompakt und flach, dennoch ausgesprochen leistungsstark
- Sie verfügen über eine wirkungsvolle Selbsthemmung von über 10 Nm (CCW).
- Die Hohlwelle ist ein einfacher Innensechskant.
- Direkt im Motor ist jeweils ein Hall-IC verbaut.
Diese CM3G-Baureihe entspricht in den meisten baulichen Kriterien den üblichen Eckdaten von Schneckengetriebemotoren
- Das Motorgehäuse ist rolliert und korrosionsgeschützt.
- Das eine Ankerlager ist ein Gleitlager, das andere ein Kalottenlager.
- Getriebegehäuse und Getrieberad sind aus Kunststoff gefertigt und brauchen Fett für die Dauerschmierung.
- Beide Elektromotore sind rechts- und linksdrehend.
Die CM3G-Motortypen unterscheiden sich untereinander
- in der linken bzw. rechten Getriebelage
- in der Antriebswelle
- in der Nennspannung von 12 bzw. 24 Volt
- sowie natürlich bei ihren jeweiligen Leistungsdaten wie Drehzahl, Drehmomenten etc.
Anwendungsfälle der CM3G-Motoren
Diese Motorbaureihe ist bei allen Anwendungsfällen einsetzbar, die die Vorteile eines Schneckengetriebemotors brauchen, aber nur wenig Platz haben, also der Einbauraum klein ist. Sehr geeignet wären sie beispielsweise in der Gebäudetechnik oder in höhenverstellbaren Schreibtischen.
Adaption dieser Schneckengetriebemotore
- Je nach Anwendungsfall modifiziert JBW die Abtriebswelle mit einer Passfeder- oder Scheibenfedernut oder zusätzlichem Innengewinde.
- Der Anbau von Encoder, Tacho oder Bremsen ist auch hier machbar und wird je nach Anforderung ausgeführt.
- Genauso wie die Montage von kundenseitig vorgegebenen Anbauteilen, zum Beispiel Kupplung, Gummi-Metall-Puffer oder Haltewinkel für den Einbau.
Der Motor-Produktfilter als Auswahlhilfe
Die Robustheit, seine Zuverlässigkeit und der Preis sind immer wieder die ausschlaggebenden Entscheidungskriterien für einen Schneckengetriebemotor. Die Selbsthemmung bei Schneckengetriebemotoren erspart in einigen Anwendungsfällen den Einbau zusätzlicher Bremsen.
Unsere Kunden nutzen gern für die richtige Wahl eines Schneckengetriebemotors unseren online Produktfilter.
Verschaffen Sie sich einen schnellen Überblick zu den Leistungsbereichen der hier vorgestellten Baureihe CM3G wie auch zu weiteren Baureihen an Schneckengetriebemotoren. Vergleichen Sie mehrere Motortypen hinsichtlich ihrer Leistungsdaten.
Finden Sie den passenden Schneckengetriebemotor »
Produktfilter
Kein Treffer für die gesuchte Antriebskomponente?
Oh, dann haben wir noch nicht das passende Produkt für Ihre Anforderungskriterien in unsere online Produkt-Datenbank aufgenommen.
Aber vielleicht doch bei uns im Lager!
Wir haben fast unzählige Motortypen und Antriebskomponenten im Angebot und viele sogar im Lager verfügbar. Oder wir bauen Ihnen sogar spezifisch für Ihren Anwendungsfall das Antriebssystem zusammen. Gern überlegen wir mit Ihnen zusammen, welche Konfiguration den optimalen Antrieb gibt. Sprechen Sie uns einfach direkt an!
CM3G-Motor auf dem Prüfstand
Jeder CM3G-Motortyp geht bei uns im Haus auf den Motor-Prüfstand. Damit lassen sich genauestens die angegebenen Leistungskriterien unter verschiedenen Bedingungen testen. Die tatsächlich erreichbare Belastbarkeit und Funktionstüchtigkeit jedes Motortyps werden ermittelt und dokumentiert.
Auch die Kriterien eines konkreten Anwendungsfalls lassen sich damit nachstellen. Geben Sie uns Ihre spezifischen Eckdaten und wir belegen Ihnen, dass Ihr gewählter Motortyp das leistet, was er verspricht. Falls nicht, dann schlagen wir Ihnen passende Alternativen vor.
Kennlinien von CM3G-Motortypen
