BLDC-Motor  |  In ganz verschiedenen Leistungsklassen

Leistungsstark und langlebig

Ein bürstenloser DC-Motor (kurz: BLDC-Motor) ist leistungsstark und besonders langlebig, da es keine Bürsten und andere Verschleißteile im mechanischen Aufbau gibt. Vor allem sorgen die hochwertigen Kugellager der Ankerwelle für hohe Lebensdauer. Die kompakte Bauform, die in nahezu jeden kleinen Bauraum hineinpasst, zeigt eine höhere Leistungsdichte gegenüber bürstenbehafteten DC-Motoren.
BLDC-Motor P036040
BLDC-Motor
Baureihe P036040
Neu | BLDC-Motor
BLDC-Motor P042048
BLDC-Motor P042048

Neu im Produktkatalog | BLDC-Motor P042048

Die neue Baureihe P042048 ist mit dem gleichen Planetengetriebe wie der schon oft verwendete P044066-DC-Getriebemotor ausgestattet, der sich als extrem robust und zuverlässig erwiesen hat. Dieser neue BLDC-Motor ist zusammen mit dem bewährten Planetengetriebe bestens eingesetzt, wo die hohe Lebensdauer eines bürstenlosen Motors gefragt ist. Das Beispiel eines Akkuschraubers in den Händen eines Handwerkers genügt, um zu wissen, dass er wirklich viel auszuhalten hat.

Eckdaten zu dieser neuen Motor-Baureihe

  • Motor und Getriebe haben ein Metallgehäuse
  • Getriebeübersetzung >> 4:1 bis 3600:1
  • Nenndrehzahl [Upm] >> 2 bis 1800
  • Nenndrehmoment [Nm] >> 0,2 bis 30
  • Anschlussart >> optional: abisolierte Kabel oder Steckverbinder
  • Steuerung >> nicht integriert, optional: BLDC-Steuerung

Einsatzgebiete

  • Getränkeautomaten
  • Akkuschrauber und ähnliche Werkzeuge
  • Personenvereinzelungsanlagen (zurzeit oft im Einsatz wegen Corona)
  • Traktionsantrieb für Treppenlifte
  • Überall, wo die Lebensdauer eines bürstenbehafteten Motors nicht genügt.

Mehr Info zur Motor-Baureihe P042048

Produktfilter



Ich brauche Beratung




High-Torque BLDC-Motor

Kraftvoll, präzise und rastmomentfrei

Die neue Technologie dieses High-Torque BLDC-Motors macht es wahr: Sehr hoher Wirkungsgrad bei geringen Abmessungen und Gewicht, ein extrem ruhiger, ruckelfreier und geräuscharmer Lauf sowie hohe Lebensdauer. Diese patentierte Motorentechnologie vereint alle Vorzüge klassischer Gleichstrom-Motoren mit einer vollelektronischen Kommutierung. Die integrierte elektronische Steuerung mit Encoder gewährleistet ein breites Einsatzspektrum bei geringem Implementierungsaufwand.

Dieser bürstenlose Motor arbeitet nach dem patentierten Axialfluss-Doppelscheibenläuferprinzip mit fortlaufender Kommutierung. Die vollständig integrierte und auf die Motorcharakteristik abgestimmte Elektronik übernimmt die Bewegungssteuerung. Der Getriebemotor erreicht die außergewöhnlich hohe Drehmomentdichte von 0,5 Nm bei großer Überlastfähigkeit und Verstelldynamik. Ein speziell entwickeltes Luftankerprinzip wird statt des sonst üblichen Nutankers eingesetzt. Das gewährleistet vollkommene Rastmomentfreiheit und sorgt damit für die hervorragende Laufruhe und die schnelle, genaue Feinpositionierbarkeit.
High-Torque BLDC-Motor
High-Torque BLDC-Motor

Vorteile BLDC-Motor

Ein BLDC-Motor >> Seine anerkannten Vorteile

  • Hohe Lebensdauer durch hochwertige Kugellager der Ankerwelle
  • Kompakte Bauart / kleiner Bauraum
  • Keine Verschleißteile im mechanischen Aufbau
  • Keine Störungen durch Bürstenfeuer
  • Höhere Leistungsdichte als bürstenbehaftete DC-Motoren

Besondere Vorteile des High-Torque BLDC-Motors

Klein und kompakt steht beim High-Torque BLDC-Motor gleichzeitig für stabil und langlebig. Durch seine Bauart hat er eine hohe mechanische Steifigkeit und keinerlei Probleme bei der Wärmeabfuhr der Wicklung. Die Bauart des High-Torque BLDC-Motors vermeidet ganz bewusst freitragende Wicklungen und Bauteile, die eine Instabilität bzw. Schwingneigung mit sich bringen. Alle Elemente sind großflächig und stabil mit dem Motorengehäuse oder der Motorwelle verbunden.

High-Torque BLDC-Motor | Schnitt
High-Torque BLDC-Motor
Schnitt
  • Drehmoment

    Maximales Drehmoment durch ringförmigen Anker mit großem Wirkradius und konstantem Lastwinkel
  • Rastmomentfrei

    Der ringförmige Luftanker mit fortlaufender Kommutierung und damit gleichbleibendem Lastwinkel führt zu einem konstanten dynamischen Drehmoment unabhängig vom Drehwinkel.
  • Gleichlauf

    Da jegliche drehwinkelabhängige Drehmoment- und Lastspitzen fehlen, erreicht der High-Torque BLDC-Motor einen exzellenten Gleichlauf.
  • Regelgüte

    Durch die enorme Drehmomentdichte und dem eigens entwickelten Ansteuer-IC liegen die Reaktionszeiten bei wenigen Nanosekunden.

Betriebsbereit ohne zusätzliche Elektronik

Die vollständig integrierte Steuerelektronik beherrscht neben der Kommutierung viele Regelaufgaben für Standardanwendungen sowie optional die Kommunikation über verschiedene Bussysteme (Motion Controller). In vielen Fällen kann auf zusätzliche Ansteuerelektronik gänzlich verzichtet werden.

Dauerlauf

Wird der High-Torque BLDC-Motor mit Spannung versorgt, läuft dieser wie ein normaler Gleichstrom-Motor im Dauerlauf.

Steuersignal

Über Steuereingänge lassen sich verschiedene Parameter wie Drehzahl, Drehmoment, Laufrichtung etc. vorgeben.

Datenbus

Für anspruchsvolle Bewegungsabläufe kommuniziert der High-Torque BLDC-Motor über eine übliche Datenschnittstelle (Datenbus) mit einer übergeordneten Steuereinheit.



High-Torque BLDC-Motor | Technologie mit überragender Leistungsdichte

Neben dem elektronischen Kommutator, der von einer programmierbaren Logik (CPLD) gesteuert wird, ist im Motor ein Mikrocontroller integriert, der in der Normalausführung u.a. die Richtungssteuerung, die PWM-Drehzahlregelung mit Rampenfunktionen für Beschleunigung und Abbremsung sowie verschiedene Schutzfunktionen und Fehleranalysen übernimmt. Auch ein Inkremental-Encoder mit Impulszähler ist enthalten, wodurch sich die Geschwindigkeit regeln wie auch die Position im Multiturn-Modus steuern lassen. Durch Modifikation der Firmware wäre es damit beispielsweise möglich, trotz der großen Getriebeuntersetzung eine oszillierende Bewegung, wie sie beim Scheibenwischerantrieb gebraucht wird, auch über viele Motorumdrehungen (Getriebeeingang) hinweg zu steuern.
High-Torque BLDC-Motor M070045
High-Torque BLDC-Motor
Baureihe M070045
So würde ein einzelner zusätzlicher Positionsgeber am Abtrieb - sinnvollerweise mit Schaltpunkt in der Bewegungsmitte - genügen, um beim Einschalten (bzw. bei der Grundinitialisierung) die Absolutlage zu erfassen und anschließend eine Sinus-ähnliche Bewegungssteuerung in den Umkehrpunkten vorzunehmen. Neben diesem smarten Bewegungsablauf werden auch der Verschleiß aller bewegten Teile und Stromspitzen reduziert. Dabei lässt sich der zusätzliche Positionsgeber direkt mit einer Eingangsleitung der integrierten Motorelektronik verbinden, so dass neben einer Start-Stopp-Leitung keinerlei weitere äußere Steuerelemente gebraucht werden. Weitere Sonderfunktionen prüfen wir gern auf Anfrage.



Branchen und Anwendungsfelder für einen BLDC-Motor

Industrieautomation und Robotik

  • Stellachsen und Gelenke
  • Rundschalttische
  • Pick- and Place-Maschinen
  • 3D-Drucker
  • Verpackungsmaschinen
  • Fördertechnik
BLDC Motor | Industrieautomation und Robotik
BLDC Motor | Bild- und Messdatengewinnung

Bild- und Messdatengewinnung

  • Scanner
  • Schwenk-Neige-Köpfe
  • Drehtische
  • Mess- und Inspektionsmaschinen

Anlagenbau | Pumpentechnik

  • Fördersysteme
  • Pumpen
  • Geräte mit sehr langen Taktzeiten
  • Drehtüren
BLDC Motor | Anlagenbau und Pumpentechnik
BLDC Motor | Maschinenbau

Maschinenbau

  • Fahrantriebe für kleine Geräte
  • Wickelantriebe
  • Umlaufende Galvanometer
  • Rührwerke
  • Belastungstests und Prüfstände

Energietechnik

  • Dezentrale Kleingeneratoren

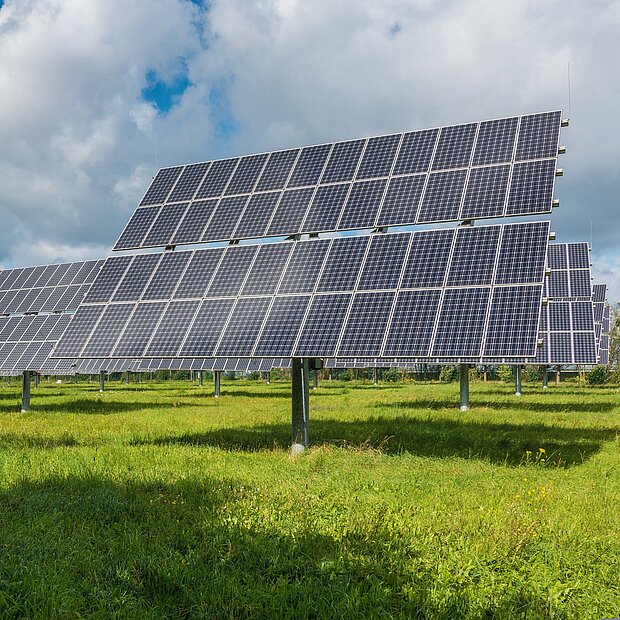

  • Automatische Tracking- und Verstellvorrichtungen

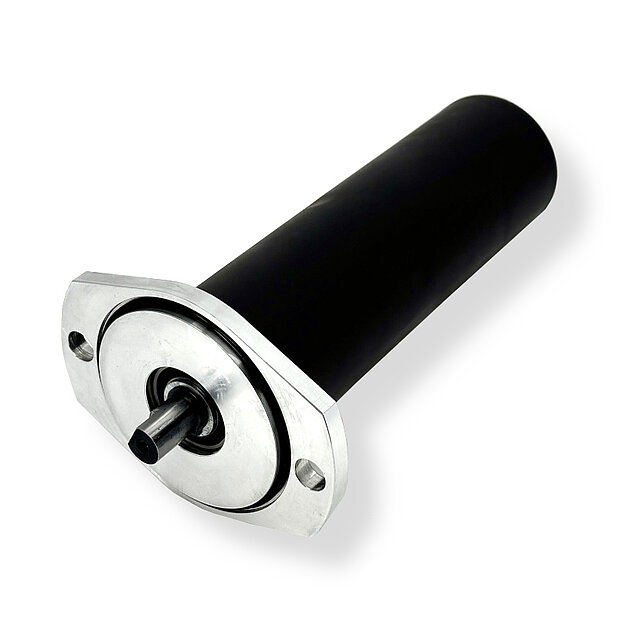

BLDC Motor | Energietechnik
BLDC Motor | Medizintechnik und Rehatechnik

Medizintechnik

  • Blut-, Heparin- und Dialysepumpen
  • Zahnarztstuhl- und Krankenbettantriebe
  • Exoprothesen

Bürotechnik | Haushaltsgeräte

  • Drucker
  • Dokumentenscanner
  • Stift- und Schneidplotter
  • Klimaanlagen, Ventilatoren
  • Waschmaschinen, Trockner
BLDC Motor | Bürotechnik und Haushaltsgeräte
BLDC Motor | Sonderfahrzeugbau und Landmaschinen

Sonderfahrzeugbau | Landmaschinen

  • Lenkmotor
  • Stellmotor
  • Motor für Subsysteme im Dauerbetrieb wie Häcksler

Der High-Torque BLDC-Motor in verschiedenen Baureihen

High-Torque BLDC-Motor Baureihe M070045High-Torque BLDC-Motor
Baureihe M070045
High-Torque BLDC-Motor mit Planetengetriebe Baureihe P070045High-Torque BLDC-Motor mit Planetengetriebe
Baureihe P070045
High-Torque BLDC-Motor mit Stirnradgetriebe Baureihe S070045High-Torque BLDC-Motor mit Stirnradgetriebe
Baureihe S070045

Der High-Torque BLDC-Motor ist als Motor ohne Getriebe lieferbar. Ebenso liefern wir ihn kombiniert mit einem Planetengetriebe wie auch mit einem Stirnradgetriebe. Weitere Ausstattungsbauteile lassen sich optional bezüglich des konkreten Anwendungsfalls konfigurieren. Er ist ausschließlich in dieser Größe lieferbar.

Drehmoment-Drehzahl-Kennlinie bei PWM = 100 % (vor-/rückwärts)

Zu allen unseren Getriebemotoren haben wir die CAD-Daten und die Motor-Kennlinien vorliegen. Das gesamte hier dargestellte Kennlinienfeld des High-Torque BLDC-Motors ist kurzzeitig nutzbar. Das Dauerdrehmoment ist aufgrund der Wärmeentwicklung bei 25 °C Umgebungstemperatur auf die dargestellte Grenze bei 0,31 Nm einzuschränken. Für Drehmomente oberhalb 0,5 Nm wird eine Strombegrenzung wirksam.
High-Torque BLDC-Motor M070045 Kennlinien PWM

Ich brauche Beratung




BLDC-Motor – die richtige Wahl

Unser Engineering-Team steht bereit, um Sie bei der Auswahl des richtigen DC-Getriebemotors zu unterstützen. Mit Rat und Tat! Wir haben viel Erfahrung, welche Motorart ihre Vorteile in Ihrem konkreten Anwendungsfall am effizientesten umsetzt. Ist es wirklich ein BLDC-Motor oder vielleicht ein kostengünstigerer Schneckengetriebemotor, der mit seiner Selbsthemmung auf Bremsen verzichten lässt? Gern stellen wir auf unserem Motorprüfstand Ihre geforderten Leistungskriterien nach, so dass Sie auf Nummer sicher gehen können, die beste Wahl getroffen zu haben. Leistungsdaten wie auch Robustheit und Zuverlässigkeit und nicht zuletzt die Kosten für das gesamte Antriebssystem müssen zu Ihrem Produkt passen.

Für spezielle Anforderungen bieten wir die richtigen Engineering-Services

  • Im 3D-Druck produzieren wir Ihnen beispielsweise kleine Gehäuse für kritische Steckverbindungen.
  • Bauteile für die schnelle Einbaumontage bei Ihnen vor Ort bauen wir vorab mit dem DC-Motor zusammen, bevor wir Ihnen alles zusammen zeitgerecht anliefern.
  • Für ein qualifiziertes Prototyping stellen wir Ihnen die geeigneten DC-Motoren zur Verfügung.

Nutzen Sie unsere Engineering-Services!




Wir tun viel, um ein starker Partner in der Antriebstechnik zu bleiben

JBW ist ein IHK Ausbildungsbetrieb 2020JBW ist ISO 9001-zertifiziert

Antje Könnemann - Vertriebsmitarbeiterin bei JBW GmbH

Ihre Ansprechpartnerin

Antje Könnemann | Vertrieb

Tel. +49 89 89745430
antje.koennemann@elektromotore.eu



BLDC-Motor und High-Torque BLDC-Motor | Ihre Fragen & unsere Antworten

  • Was ist ein BLDC-Motor?

    Ein BLDC-Motor ist ein sogenannter Bürstenloser DC-Motor. Das ist eine Bauform bei Elektromotoren, bei denen die Kommutierung elektronisch erfolgt. Deshalb sind keine Schleifkontakte erforderlich (auch Kohlen oder eben Bürsten genannt).

  • Was unterscheidet den High-Torque BLDC-Motor von einem anderen Gleichstrommotor?

    Ein herkömmlicher Gleichstrommotor hat gegenüber anderen Motortypen entscheidende Vorteile, wie hohes Anzugsmoment, hohe Drehmomentdichte und lineare Drehmomentcharakteristik. Nachteilig sind dort aber die Bürsten. Die bisher üblichen bürstenlosen Gleichstrommotoren (BLDC, EC) umgehen diesen Nachteil, sind in Wirklichkeit aber kein Gleichstrommotor, sondern ein elektronisch gesteuerter Asynchronmotor, und haben diese vorteilhaften Eigenschaften nicht in dem Maß.
    Dieser High-Torque BLDC-Motor stellt hierzu nun eine neue, patentierte Alternative dar. Er stimmt in seinem grundlegenden Maschinen- und Wicklungsaufbau mit dem Wirkprinzip und allen mechanischelektrischen Eigenschaften der traditionellen Gleichstrommotoren vollkommen überein, aber er wird vollständig elektronisch kommutiert. Damit übertrifft der High-Torque BLDC-Motor mit seinen Leistungsdanten den bisher bekannten Gleichstrommotor bei weitem.

  • Wo wird der High-Torque BLDC-Motor produziert?

    Dieser Motor wird exklusiv in Deutschland gefertigt. Damit kurze Wege. Aber wir liefern auch ins Ausland.

  • Wie lang sind die Lieferzeiten für den High-Torque BLDC-Motor?

    JBW unterhält in München ein großes Lager, damit DC-Motoren schnell verfügbar sind. Bei Rahmenverträgen mit vereinbarten Stückzahlen und Lieferfristen sichern wir Lieferzeiten zu.

  • Wo bekomme ich einen High-Torque BLDC-Motor für einen Prototypenbau?

    Von uns bei der JBW GmbH, denn wir unterstützen unsere Kunden immer gern - mit Beratung, Engineering und eben auch beim Prototyping. Bitte senden Sie uns eine E-Mail an info@elektromotore.eu mit Ihren Kontaktdaten und für welchen Anwendungsfall Sie den High-Torque BLDC-Motor einsetzen wollen.

  • Gibt es für einen BLDC-Motor die passende Steuerung?

    Ja, JBW bietet verschiedene Steuerungen an, die Funktionen von einfacher Inbetriebnahme bis hin zu Motorüberwachung und Motorregelung übernehmen. Und falls es nicht standardmäßig die passende Steuerung gibt, dann arbeiten wir eng mit unserem Lieferanten zusammen, der fast alle Anforderungen umsetzen kann.

  • Lässt sich ein 24V BLDC-Motor mit höherer Spannung betreiben?

    Ein BLDC-Motor, der für 24V ausgelegt ist kann bei höherer Spannung Schaden nehmen. Eine leichte Überhöhung von 2 bis 3 Volt sind denkbar, sollten aber im konkreten Anwendungsfall getestet werden.
