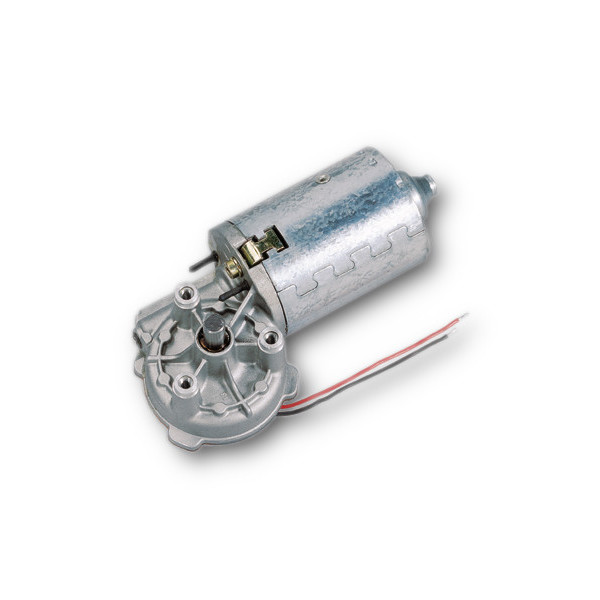

Schneckengetriebemotore
Baureihe SWMK

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Aluminiumdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt


produkt
Technische Daten

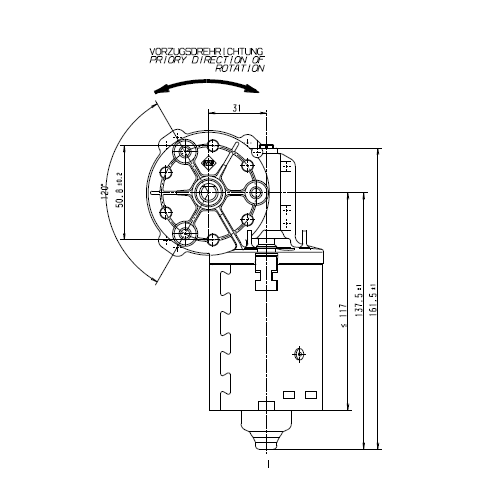

Motortyp: 404135
Motorart: DC
Nennspannung: 24 VDC
Leistung: 60 W
Leerlaufdrehzahl: 110 UPM
Nenndrehmoment: 6.3 Nm
Anzugsdrehmoment: 22 Nm
Getriebelage: L
Getriebeübersetzung: 53:2
Hochlaufzeit: 70 ms
Bremszeit ohne: 700 ms
Bremszeit mit: 70 ms
Widerstand: 900/750 Ohm
Induktivitaet: 2.0/1.8 mH
Zahnradwerkstoff: POM
Richtung: L/R

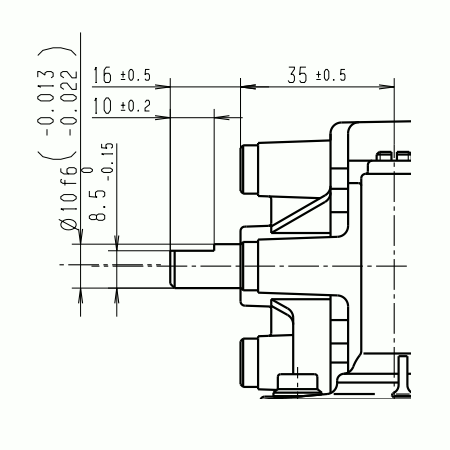

Welle1: W 132
Welle2: W 136
Schaltbild: S 30
Anschluss: K 59

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
