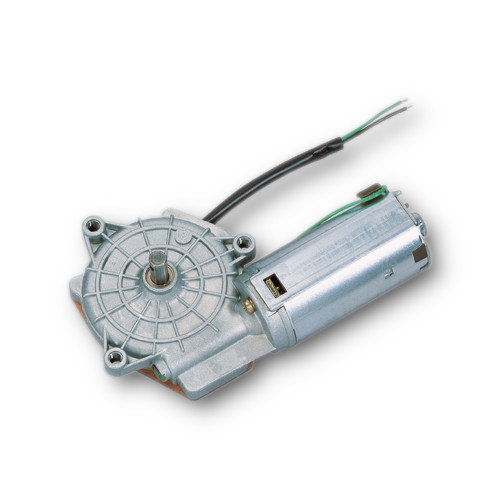

Schneckengetriebemotore
Baureihe SWMP

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Zinkdruckguß
Getrieberad: Kunststoff oder Hartgewebe
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt


produkt
Technische Daten
Motortyp: 403290
Motorart: DC
Nennspannung: 24 VDC
Leistung: 36 W
Leerlaufdrehzahl: 52 UPM
Nenndrehmoment: 2 Nm
Anzugsdrehmoment: 14 Nm
Getriebelage: R
Getriebeübersetzung: 85:1
Selbsthemmung: 0.5 Nm
Hochlaufzeit: 65 ms
Bremszeit ohne: 280 ms
Bremszeit mit: 50 ms
Widerstand: 3.3/2.8 Ohm
Induktivitaet: 2.8/2.5 mH
Zahnradwerkstoff: KST
Richtung: L/R
Welle1: W 16
Schaltbild: S 28
Anschluss: K 32

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
