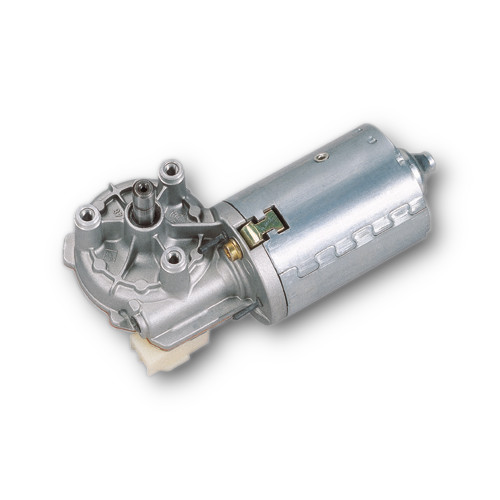

Schneckengetriebemotore
Baureihe SWMK

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Aluminiumdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt


produkt
Technische Daten
Motortyp: 404232
Motorart: DC
Nennspannung: 24 VDC
Leistung: 60 W
Leerlaufdrehzahl: 525 UPM
n0zwei: 5381 UPM
Nenndrehmoment: 2 Nm
Anzugsdrehmoment: 7 Nm

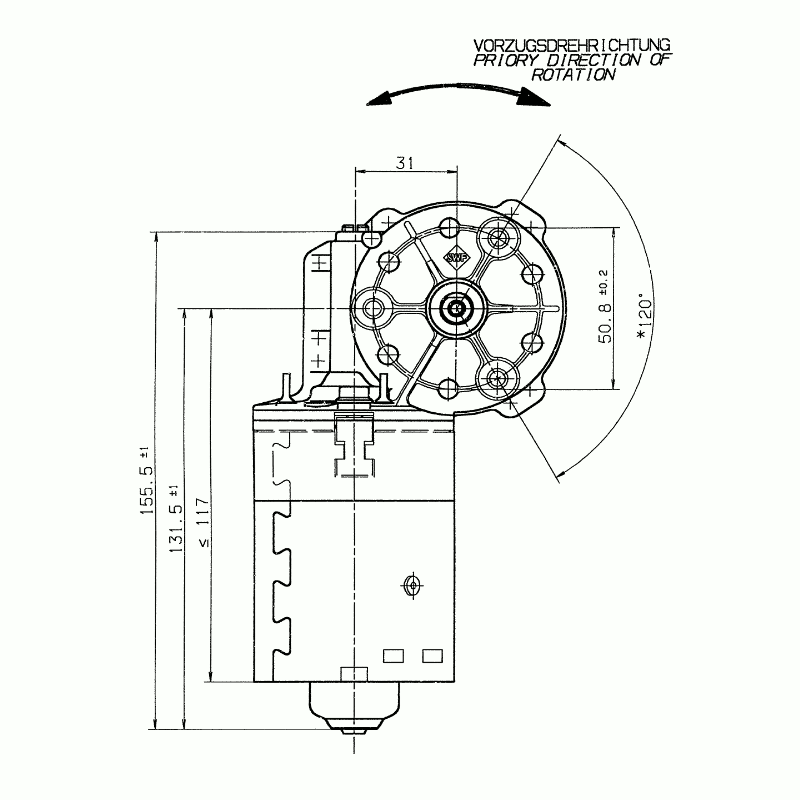

Getriebelage: R
Getriebeübersetzung: 10,25:1
Hochlaufzeit: 150 ms
Bremszeit ohne: 500 ms
Bremszeit mit: 90 ms
Widerstand: 590/510 Ohm
Induktivitaet: 1.1/0.9 mH
Zahnradwerkstoff: Delrin 100
Richtung: L/R

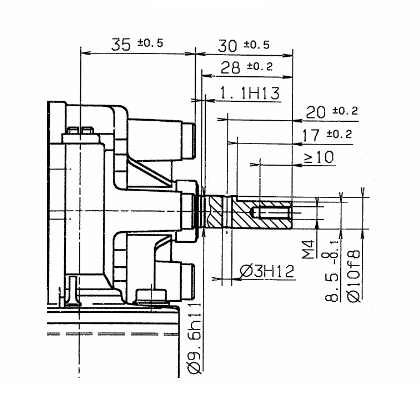

Welle1: W40
Welle2: W197
Schaltbild: S28

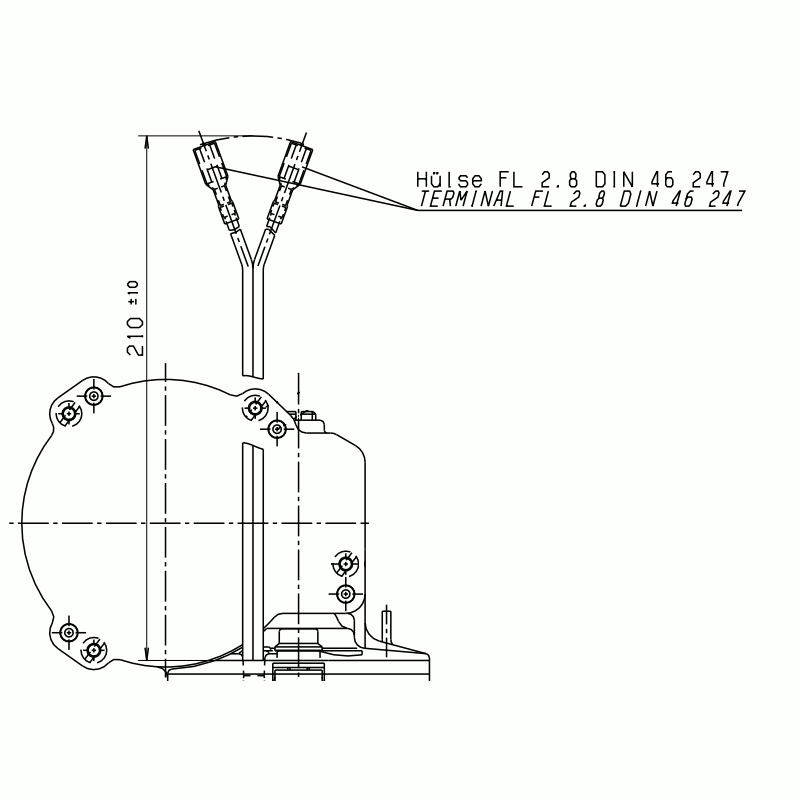

Anschluss: K130

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
