Schneckengetriebemotore
Baureihe SWMK

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Aluminiumdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt


Schneckengetriebemotor SWMK 403790
Technische Daten
Motortyp: 403790
Motorart: DC
Nennspannung: 24 VDC
Leistung: 30 W
Leerlaufdrehzahl: 20 UPM
Nenndrehmoment: 2.5 Nm
Anzugsdrehmoment: 18 Nm
Getriebelage: R
Getriebeübersetzung: 69:1
Hochlaufzeit: 50 ms
Bremszeit ohne: 350 ms
Bremszeit mit: 50 ms
Widerstand: 3800/3400 Ohm
Induktivitaet: 8.2/7.2 mH
Zahnradwerkstoff: Delrin 100
Richtung: L/R

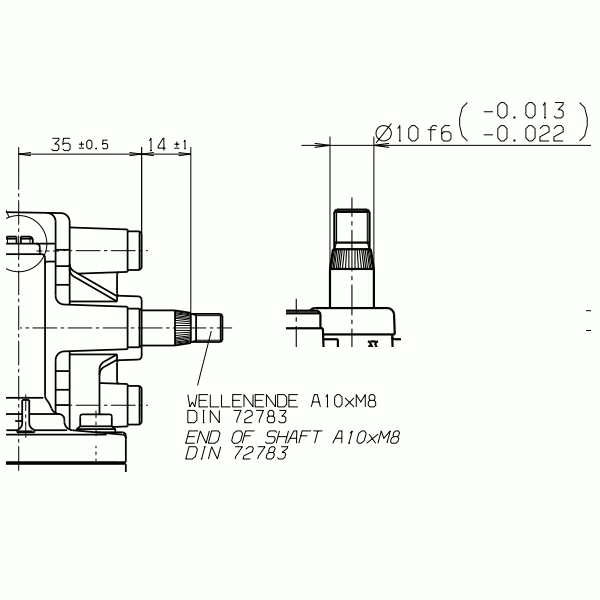

Welle1: W198
Schaltbild: S204
Anschluss: K42

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.





Schneckengetriebemotor Abmessungen AT_S204 AT_W198 a_403790
