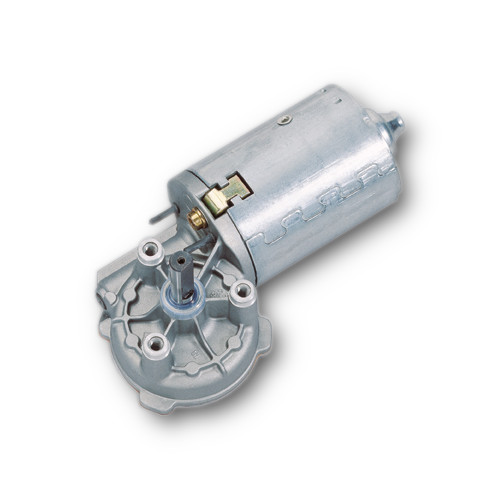

Schneckengetriebemotore
Baureihe SWMK

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Aluminiumdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt

Technische Daten
Motortyp:	403567
Motorart:	DC
Nennspannung:	12 VDC
Leistung:	30 W
Leerlaufdrehzahl:	270 UPM
Nenndrehmoment:	1 Nm
Anzugsdrehmoment:	5 Nm
Getriebelage:	L
Getriebeübersetzung:	41:4
Hochlaufzeit:	100 ms
Bremszeit ohne:	400 ms
Bremszeit mit:	70 ms
Widerstand:	400/350 Ohm
Induktivitaet:	0.55/0.50 mH
Zahnradwerkstoff:	KST
Richtung:	L/R
Welle1:	W159
Schaltbild:	S27
Anschluss:	K998

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
