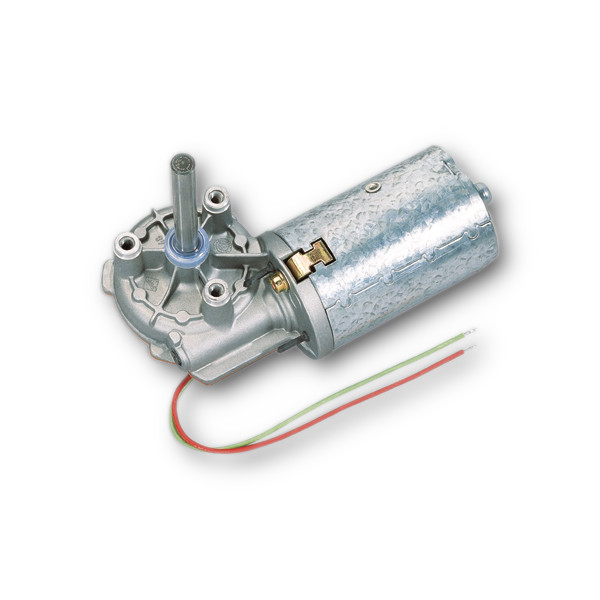

Schneckengetriebemotore
Baureihe SWMK

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Aluminiumdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt

Technische Daten

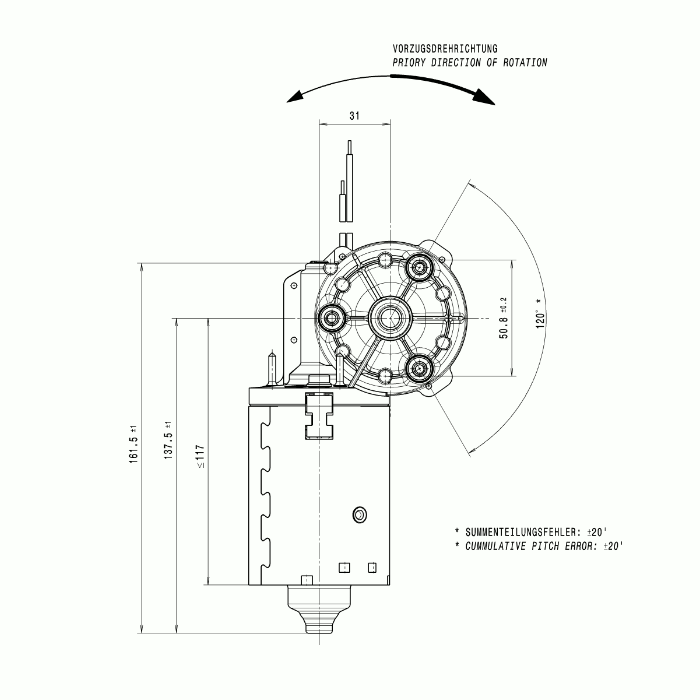

Motortyp:	402600
Motorart:	DC
Nennspannung:	24 VDC
Leistung:	48 W
Leerlaufdrehzahl:	50 UPM
Nenndrehmoment:	4 Nm
Anzugsdrehmoment:	26 Nm
Getriebelage:	R
Getriebeübersetzung:	55:1
Hochlaufzeit:	100 ms
Bremszeit ohne:	500 ms
Bremszeit mit:	80 ms
Widerstand:	2200/2000 Ohm
Induktivitaet:	4.6/4.0 mH
Zahnradwerkstoff:	HGW
Richtung:	L/R

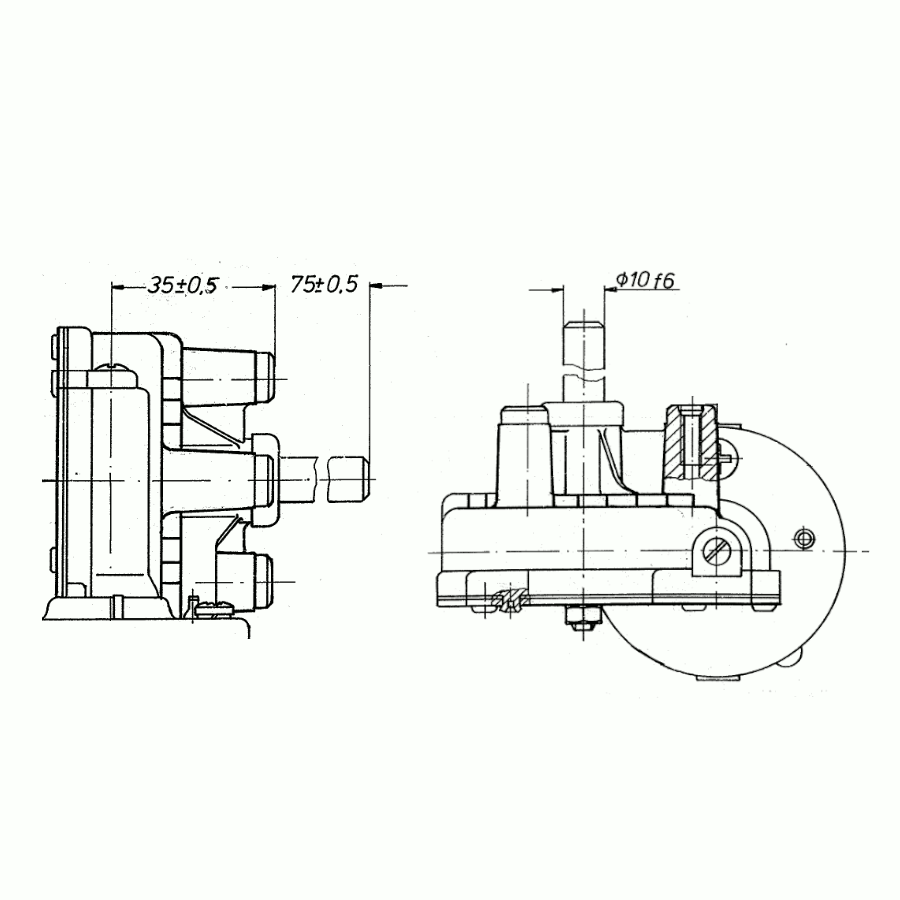

Welle1:	W46
Schaltbild:	S28

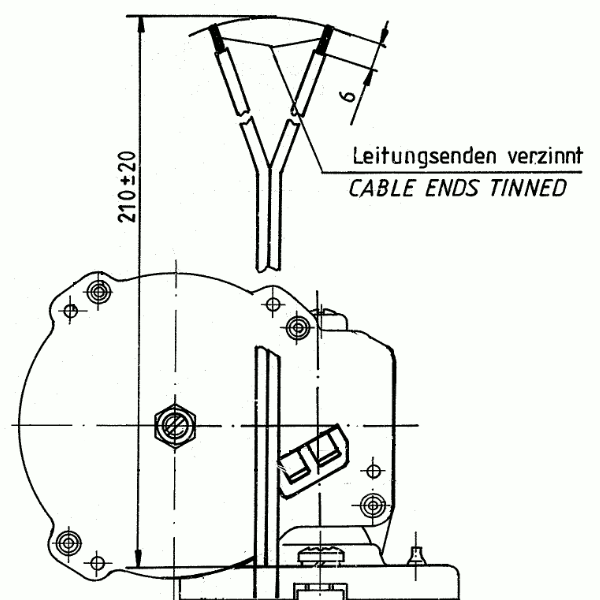

Anschluss:	K186

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
