Schneckengetriebemotore
Baureihe SWMG

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Zinkdruckguß
Getrieberad: Kunststoff oder Hartgewebe
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt

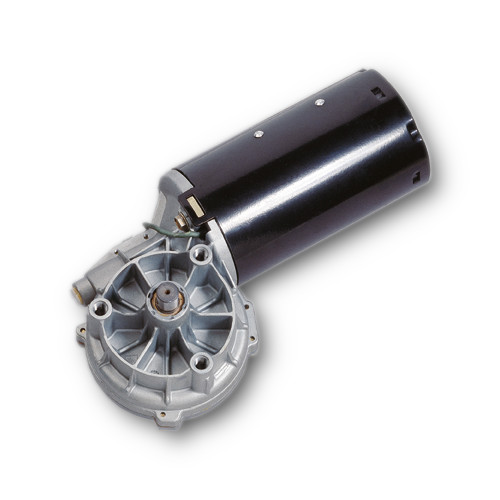

Schneckengetriebemotor SWMG 403460
Technische Daten
Motortyp: 403460
Motorart: DC
Nennspannung: 24 VDC
Leistung: 430 W
Leerlaufdrehzahl: 160 UPM
Nenndrehmoment: 10 Nm
Anzugsdrehmoment: 80 Nm
Getriebelage: L
Getriebeübersetzung: 43:3
Bremszeit ohne: 800 ms
Bremszeit mit: 150 ms
Widerstand: 240/220 Ohm
Induktivitaet: 0,60/0,53 mH
Zahnradwerkstoff: KST
Richtung: L/R

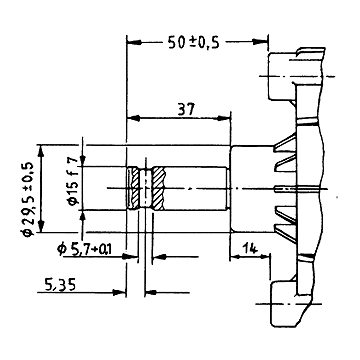

Welle1: W167
Schaltbild: S28

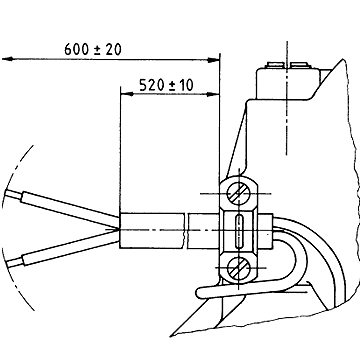

Anschluss: K123

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.

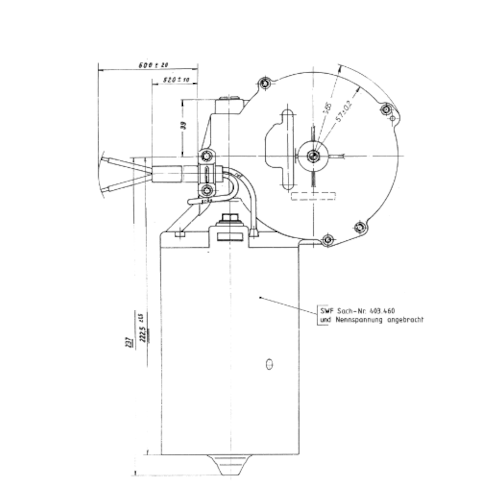

Schneckengetriebemotor Abmessungen AT_S28 AT_W167_1 a_403460
