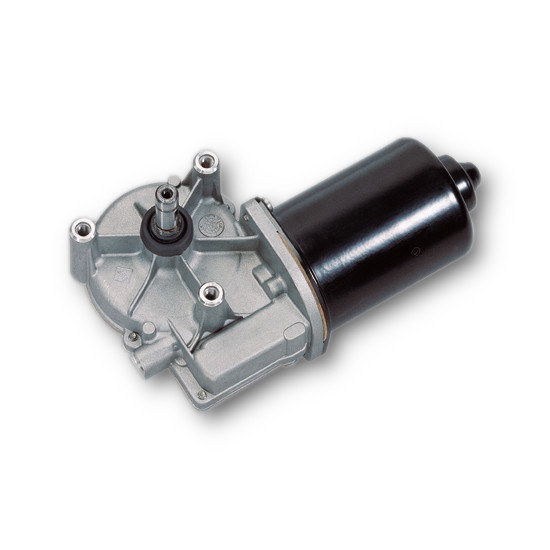

Schneckengetriebemotore
Baureihe SW2K
| Produkt anfragen |
Technische Beschreibung
Motorgehäuse: tiefgezogen, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Kugellager, optional Gleitlager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Aluminiumdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Stecker
| Technische Daten | |
|---|---|
| Motortyp: | 403847 |
| Motorart: | DC |
| Nennspannung: | 12 VDC |
| Leistung: | 72 W |
| Leerlaufdrehzahl: | 40 UPM |
| n0zwei: | 3120 UPM |
| Nenndrehmoment: | 5 Nm |
| Anzugsdrehmoment: | 25 Nm |
| Getriebelage: | R |
| Getriebeübersetzung: | 78:1 |
| Hochlaufzeit: | 100 ms |
| Bremszeit ohne: | 600 ms |
| Bremszeit mit: | 80 ms |
| Widerstand: | 325/265 Ohm |
| Induktivitaet: | 0.42/0.36 mH |
| Zahnradwerkstoff: | KST |
| Richtung: | L/R |
| Welle1: | W192 |
| Welle2: | W197 |
| Schaltbild: | S30 |
| Anschluss: | K144 |
Hinweise
Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.
Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.
Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
