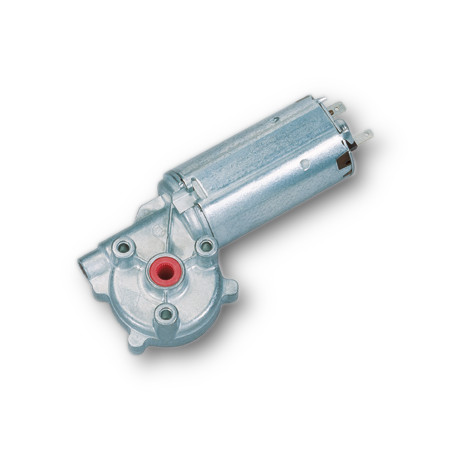

Schneckengetriebemotore
Baureihe GMPG

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Gleitlager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Zinkdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle oder Hohlrad mit Innenprofil
Schnittstelle elektrisch: Stecker oder Litzen mit Stecker oder Litzen verzinnt

Technische Daten

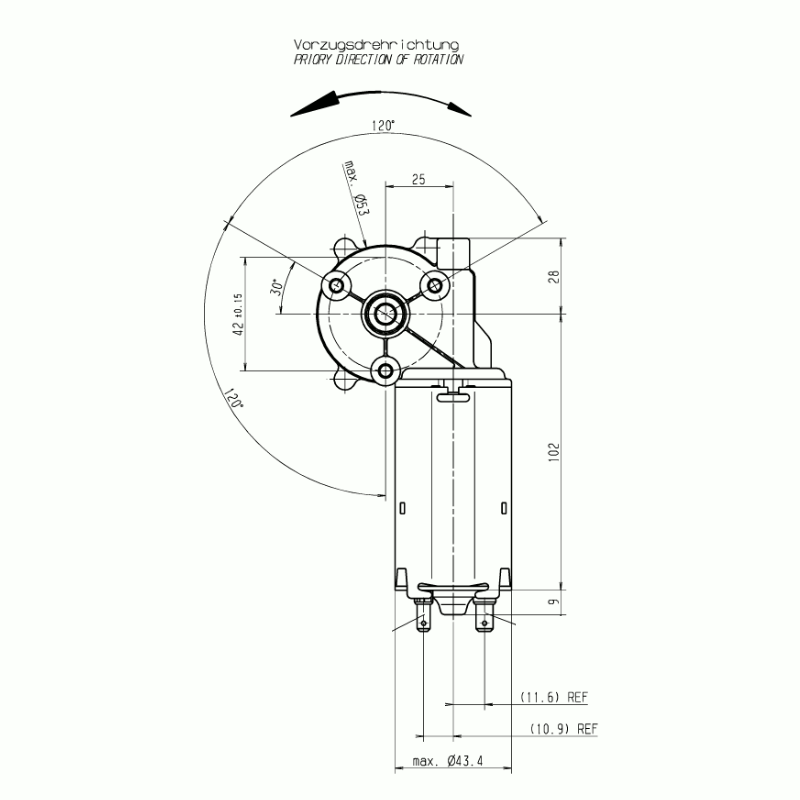

Motortyp:	404330
Motorart:	DC
Nennspannung:	24 VDC
Leistung:	84 W
Leerlaufdrehzahl:	250 UPM
Nenndrehmoment:	1 Nm
Anzugsdrehmoment:	2.5 Nm
Getriebelage:	L
Getriebeübersetzung:	56:4
Selbsthemmung:	0.3 Nm
Hochlaufzeit:	100 ms
Bremszeit ohne:	450 ms
Bremszeit mit:	160 ms
Widerstand:	1900/1400 Ohm
Induktivitaet:	1.9/1.4 mH
Zahnradwerkstoff:	KST
Richtung:	L/R
Welle1:	W148
Schaltbild:	S28
Anschluss:	K117

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
