Schneckengetriebemotore
Baureihe GMPG

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Gleitlager
Lagerung Anker, B-Seite: Kalottenlager
Getriebe: Schneckenrad
Getriebegehäuse: Zinkdruckguß
Getrieberad: Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle oder Hohlrad mit Innenprofil
Schnittstelle elektrisch: Stecker oder Litzen mit Stecker oder Litzen verzinnt

Technische Daten

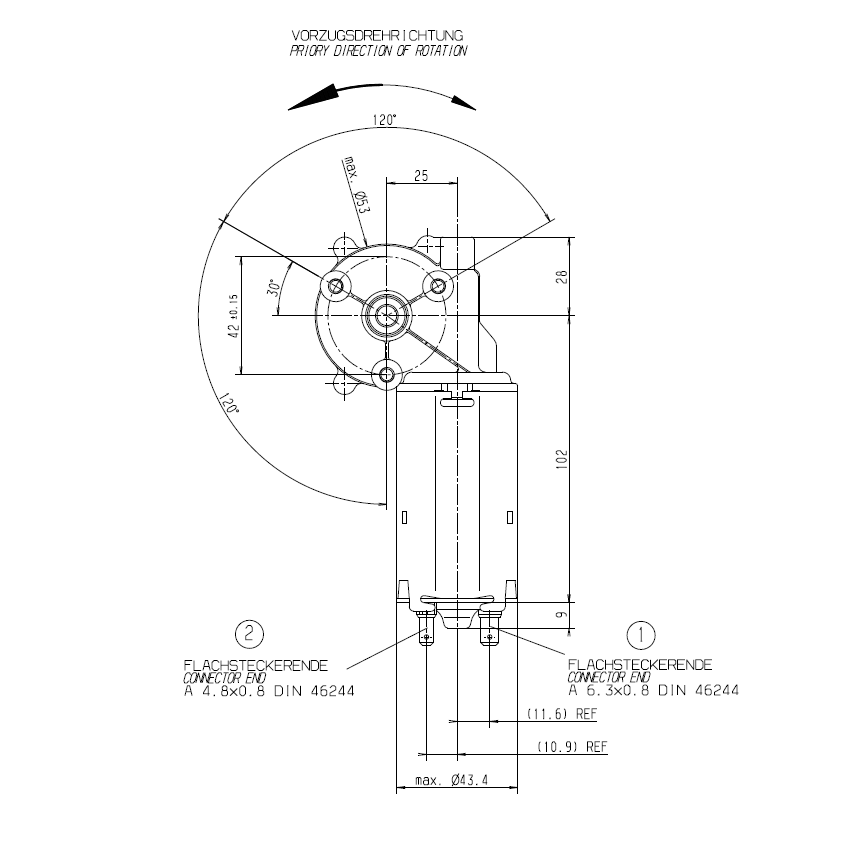

Motortyp:	404166
Motorart:	DC
Nennspannung:	12 VDC
Leistung:	24 W
Leerlaufdrehzahl:	65 UPM
Nenndrehmoment:	0.5 Nm
Anzugsdrehmoment:	4.5 Nm
Getriebelage:	L
Getriebeübersetzung:	62:1
Selbsthemmung:	10 Nm
Hochlaufzeit:	70 ms
Bremszeit ohne:	300 ms
Bremszeit mit:	60 ms
Widerstand:	1050/950 Ohm
Induktivitaet:	0.8/0.7 mH
Zahnradwerkstoff:	KST
Richtung:	L/R

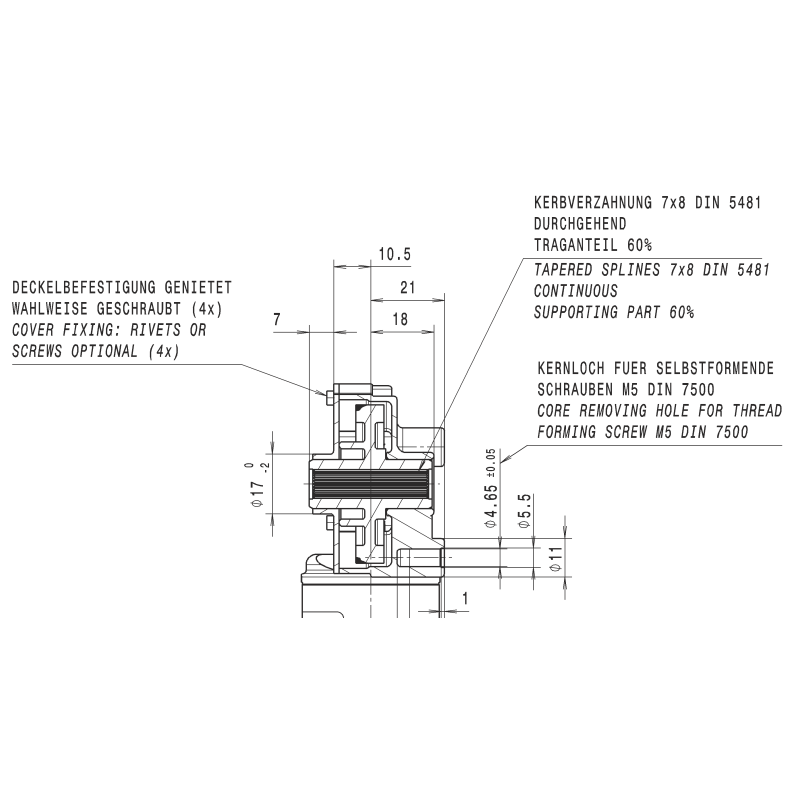

Welle1:	W 148
Schaltbild:	S 28

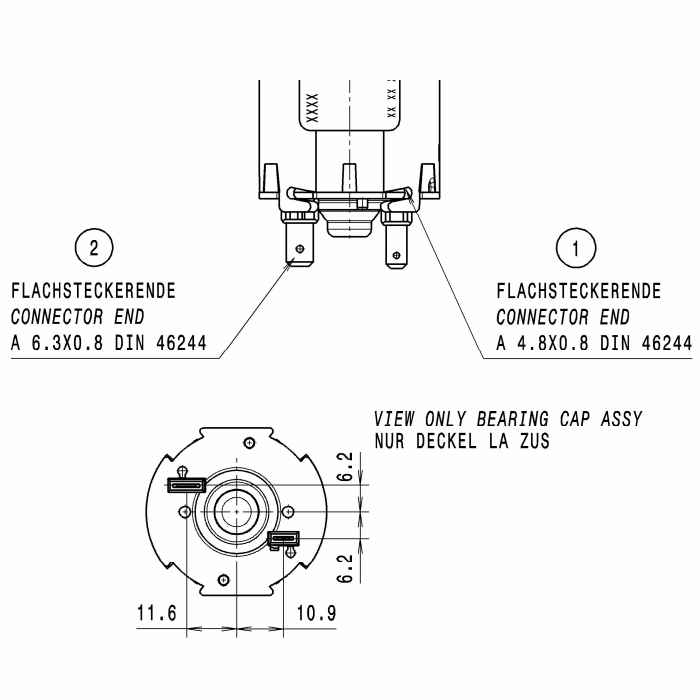

Anschluss:	K 117

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
