Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.
Motorsteuerung 06.04.059
| Artikelnummer | 06.04.059 |
|---|---|
| Artikelart | M-1Q-5-30 |
| Motorart | DC |
| Analoge Eingänge | 1 |
| Analoge Ausgänge | 1 |
| Drehrichtung | Links-/Rechtslauf |
| Drehzahlsteuerung | |
| Stromregelung | |
| Dynamische Bremsung | |
| Max Strom | 10 |
| Dauerlaststrom | 5 |
| Versorgungsspannung Steuerkreis | 24 (19-32) VDC |
| Versorgungsspannung Lastkreis | 24 (19-32) VDC |
| Spannung | 24 |
Technische Beschreibung

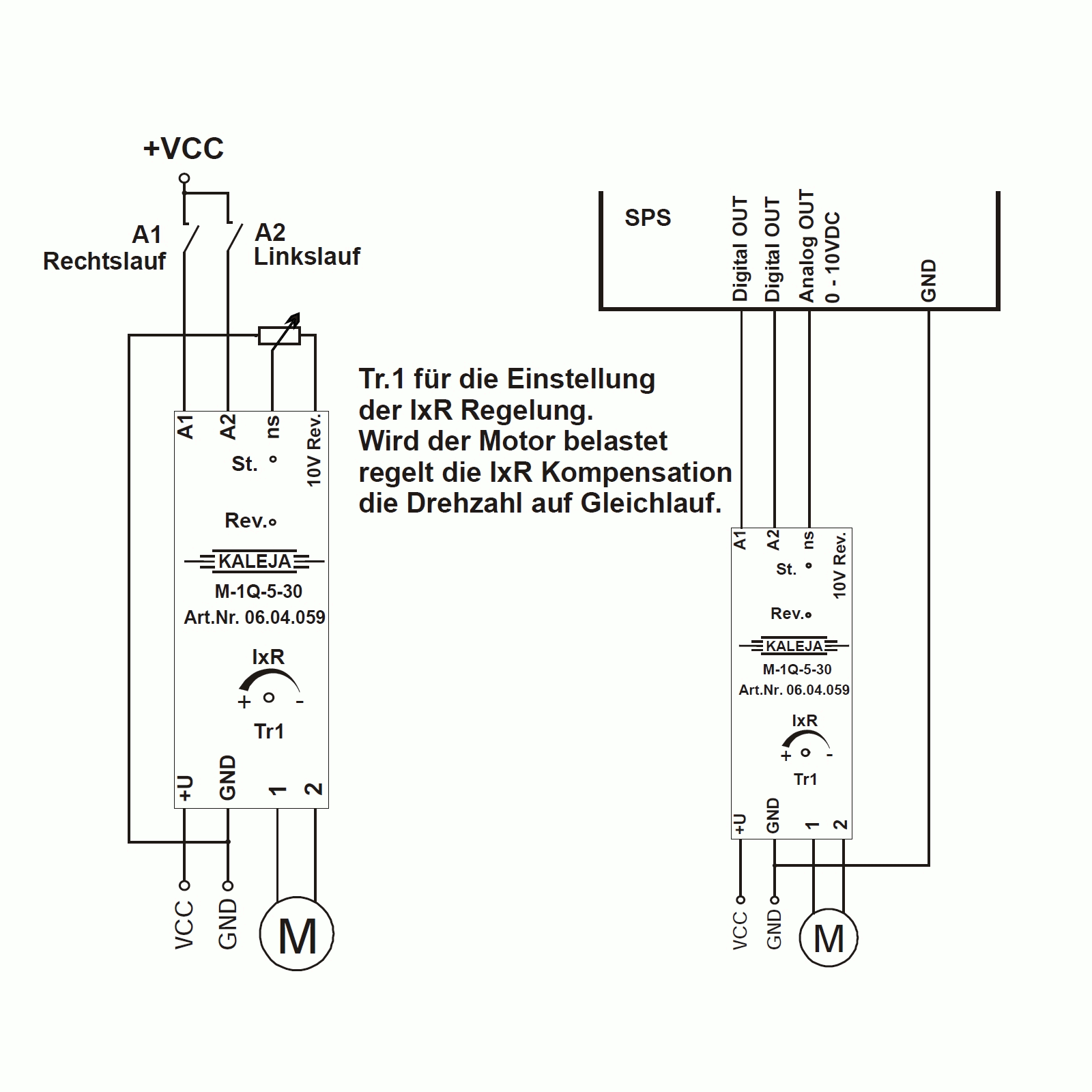

Das Modul M-1Q-5-30 ist eine einquadranten Motorsteuerung für DC-Motoren mit Links-/ Rechtslauf. Sie gewährleistet das sichere Ein-/Ausschalten sowie die Drehrichtungssteuerung von Motoren. Die Drehzahlregelung kann über eine SPS ( 0-10VDC) oder einem Potentiometer erfolgen. Besondere Merkmale: Kurzschlußschutz gegen GND, Temperaturschutz, Analogeingang für Motordrehzahl.
Hinweise
Anwendung:
- Motorsteuerung für bürstenbehaftete Motoren
- El. Lastrelais für Magnetventile und div. Lasten
Eigenschaften:
- Links- / Rechslauf
- sehr schmale Bauform
- Drehzahleinstellung: 0-10VDC
- Drehzahleinstellung über ext. Potentiometer
- IxR Regelung (Gleichlauf bei Last)
- IxR Regelung einstellbar durch Potentiometer
- Kurzschlussfest und temp.geschützt
Auslaufmodell !
Passende Alternativen finden Sie unten im Bereich „Ergänzende Artikel aus anderen Kategorien“.
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
