Stirnradgetriebemotore
Baureihe GMAG

Produkt anfragen

Technische Beschreibung

Motorgehäuse: rolliert, korrosionsgeschützt
Magnetfeld: Permanentmagnet
Lagerung Anker, A-Seite: Gleitlager
Lagerung Anker, B-Seite: Gleitlager
Getriebe: Stirnradgetriebe
Getriebegehäuse: Kunststoff
Getrieberad: Stahl, Bronze oder Kunststoff
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Litzen mit Stecker oder Litzen verzinnt


Stirnradgetriebemotor GMAG 402757
Technische Daten
Motortyp: 402757
Motorart: DC
Nennspannung: 12 VDC
Leistung: 2 W
Leerlaufdrehzahl: 17 UPM
Nenndrehmoment: 0.24 Nm
Anzugsdrehmoment: 1.2 Nm
Getriebeübersetzung: 109:1
Selbsthemmung: 0.5 Nm
Hochlaufzeit: 80 ms
Bremszeit ohne: 200 ms
Bremszeit mit: 80 ms
Widerstand: 12/11 Ohm
Induktivitaet: 10.5/11 mH
Zahnradwerkstoff: ST/BRZ

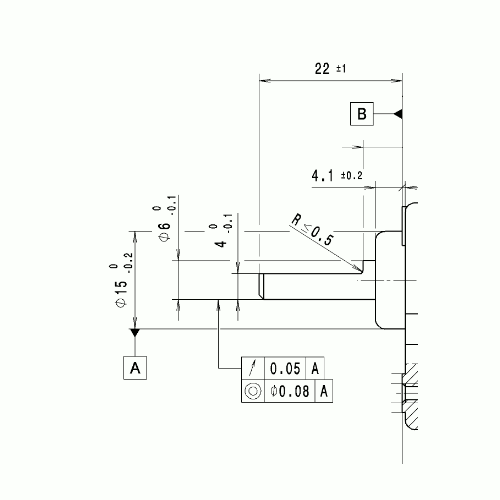

Welle1: W73
Schaltbild: S30

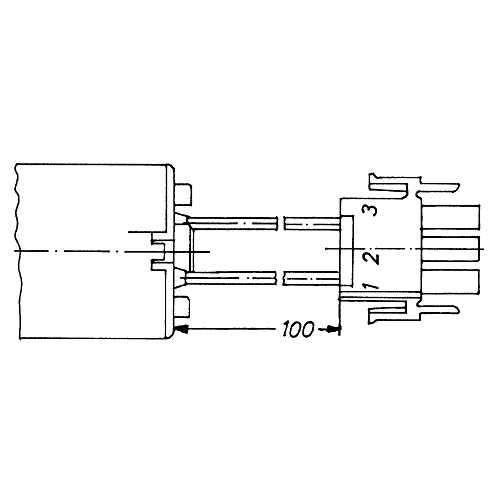

Anschluss: K18

Hinweise

Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.

Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.

Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.

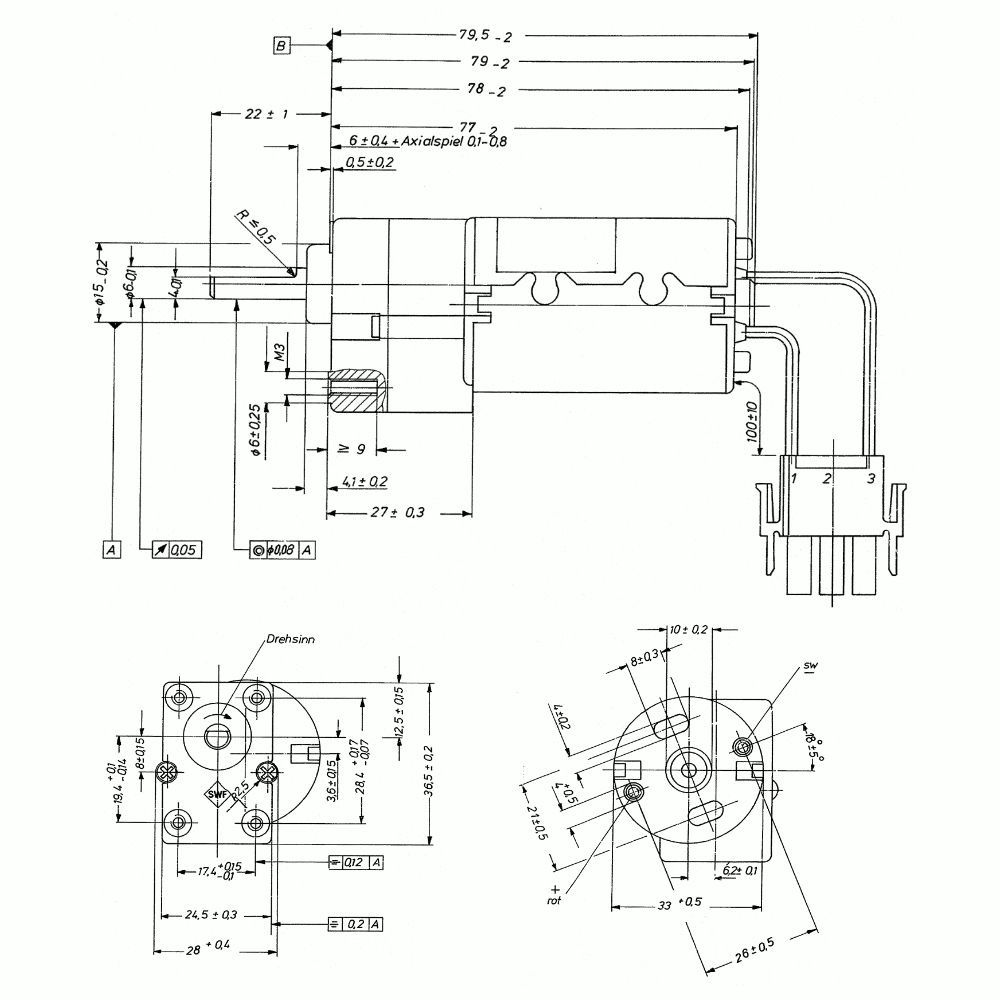

Stirnradgetriebemotor Abmessungen K18 S30 W73
