Motorsteuerungen

für DC-Motor und BLDC-Motor

Programmierbar, kompakt und robust

In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.

Ich brauche Beratung

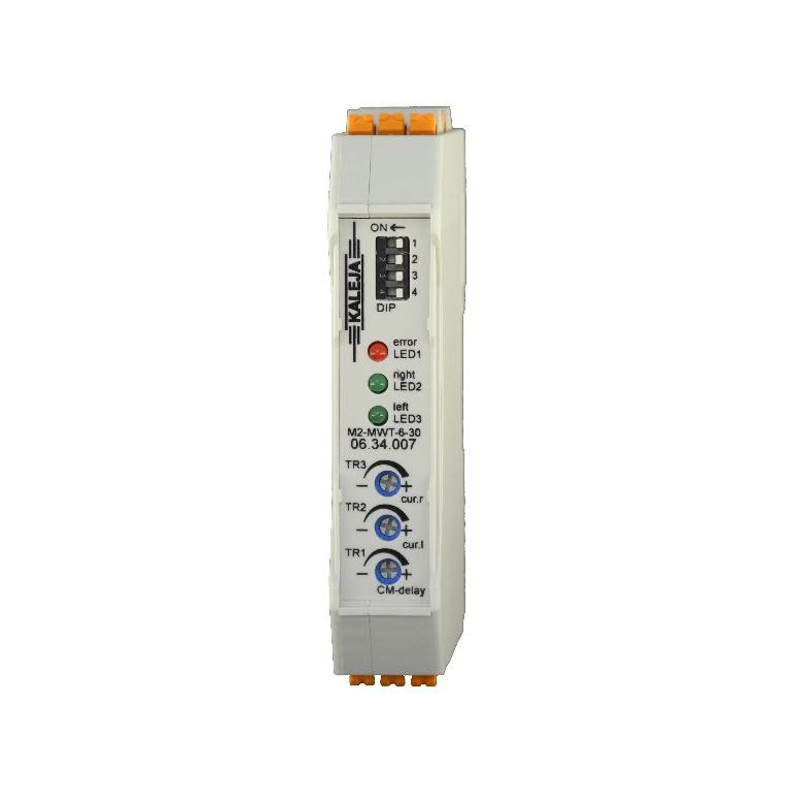

Motorsteuerung 06.34.007

Steuerung 06.34.007
Artikelnummer 06.34.007
Artikelart M2-MWT-6-30
Motorart DC
Digitale Eingänge 1
Digitale Ausgänge 1
Drehrichtung Links-/Rechtslauf
Strombegrenzung
Dynamische Bremsung
Max Strom 15
Dauerlaststrom 6
Versorgungsspannung Steuerkreis 24 (18-30) VDC
Versorgungsspannung Lastkreis 24 (18-30) VDC
Spannung 24
Steuerung 06.34.007

Technische Beschreibung

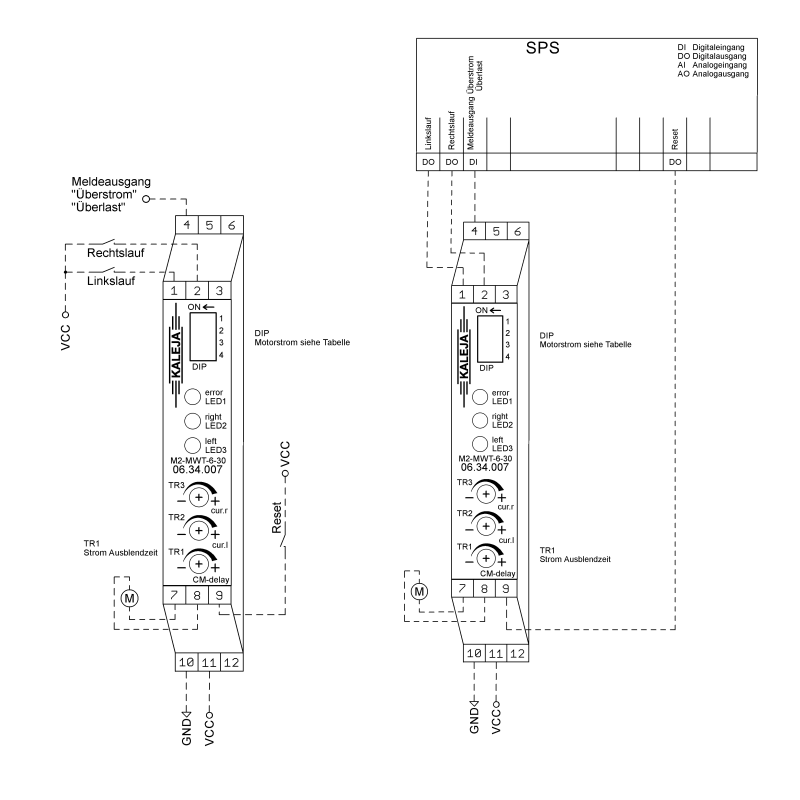

Das Modul ist eine Zweiquadranten-Motorsteuerung für DC-Motoren, zur Verwendung im industriellen Umfeld. Sie gewährleistet das Ein- und Ausschalten von Motoren. Über den internen DIP-Schalter und zwei interne Trimmer kann der Stromwert für die Überstromabschaltung für jede Drehrichtung separat eingestellt werden. Ein Digitalausgang meldet das Auftreten eines Überstroms. Über den „Reset“ Eingang kann der Überstromfehler zurückgesetzt werden. Die Baugruppe ist für einen Dauerstrom von 6A ausgelegt.

Hinweise

Eigenschaften:

-Drehrichtungsumkehr
-Überstromabschaltung drehrichtungsabhängig
-Ausblendzeit einstellbar
-Überstrommeldeausgang
-Kurzschlusserkennung
-Dynamische Bremsung

Zum Aufschnappen auf die DIN Schienen EN 50022 und EN 50035
Baubreite: 17,5 mm

Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
