Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.
Motorsteuerung 06.04.093
| Artikelnummer | 06.04.093 |
|---|---|
| Artikelart | M-RA-5-24 |
| Motorart | DC |
| Analoge Eingänge | 1 |
| Analoge Ausgänge | 1 |
| Endschalter | |
| Drehrichtung | Links-/Rechtslauf |
| Drehzahlsteuerung | |
| Stromregelung | |
| Startrampe | 1 |
| Max Strom | 8 |
| Dauerlaststrom | 5 |
| Versorgungsspannung Steuerkreis | 24 (19-30) VDC |
| Versorgungsspannung Lastkreis | 24 (19-30) VDC |
| Spannung | 24 |
Technische Beschreibung

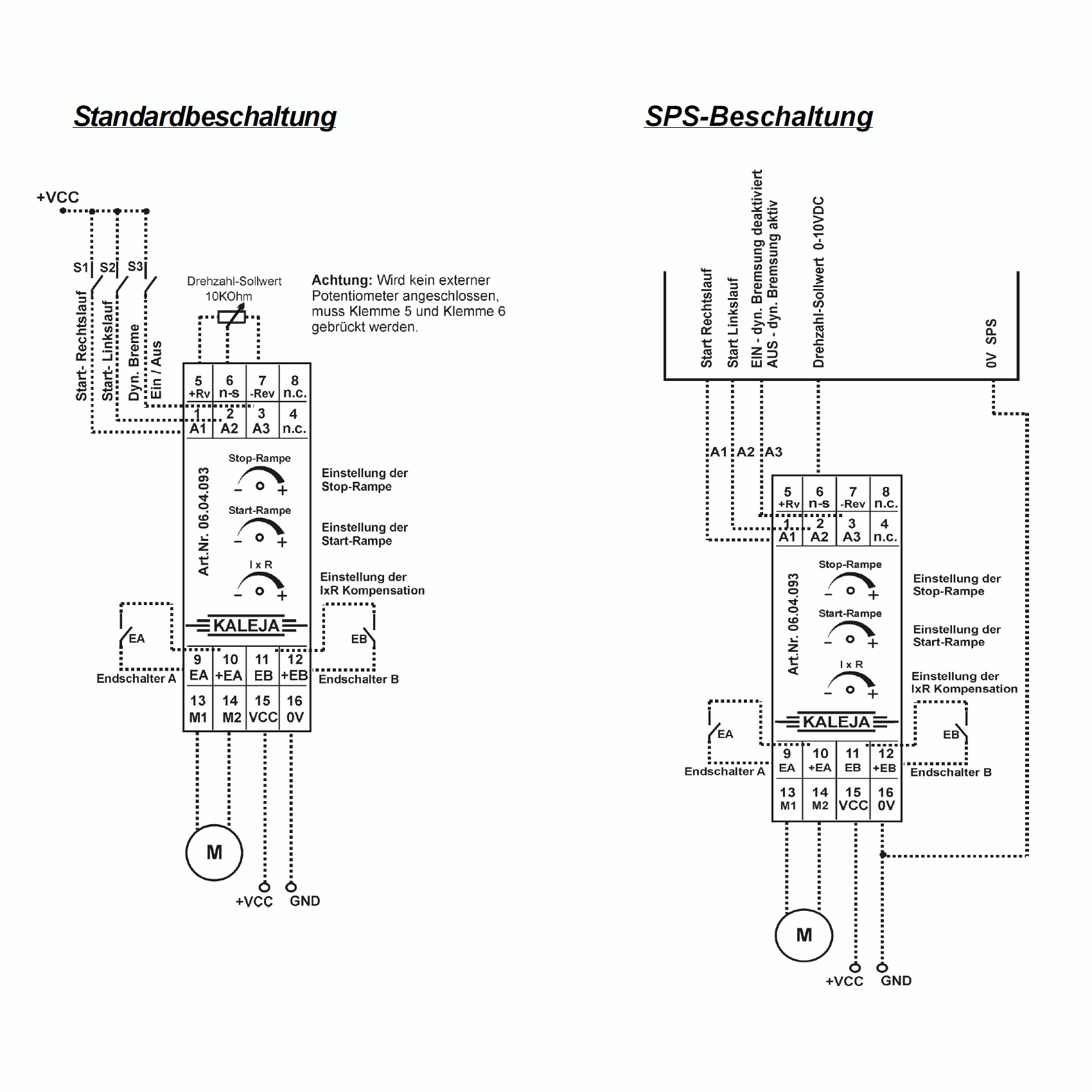

Das Modul M-RA-5-24 ist eine zweiquadranten Motorsteuerung für DC-Motoren. Sie gewährleistet das sichere Ein-/Ausschalten in beide Drehrichtungen von Motoren, Magnetventilen und sonstigen Lasten. Im Aus-Zustand wird die Last kurzgeschlossen, dadurch ergibt sich eine dynamische Bremsung. Besondere Merkmale: Kurzschlußschutz , Temperaturschutz, Start- Stop-Rampe einstellbar, I x R Regelung einstellbar, Drehzahlregelung 0-10VDC, Anschluss für Endschalter, MOS-FET Endstufe mit hohem Wirkungsgrad.
Hinweise
Anwendung: - Motorsteuerung für bürstenbehaftete Motoren - El. Lastrelais für Magnetventile und div. Lasten Eigenschaften: - Links- / Rechslauf - sehr schmale Bauform ( 22,5mm) - Start- Stop - Rampe einstellbar - I x R Regelung einstellbar - Drehzahlregelung (0 -10VDC), - Funktionseingänge für Endschalter
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
