Technische Beschreibung

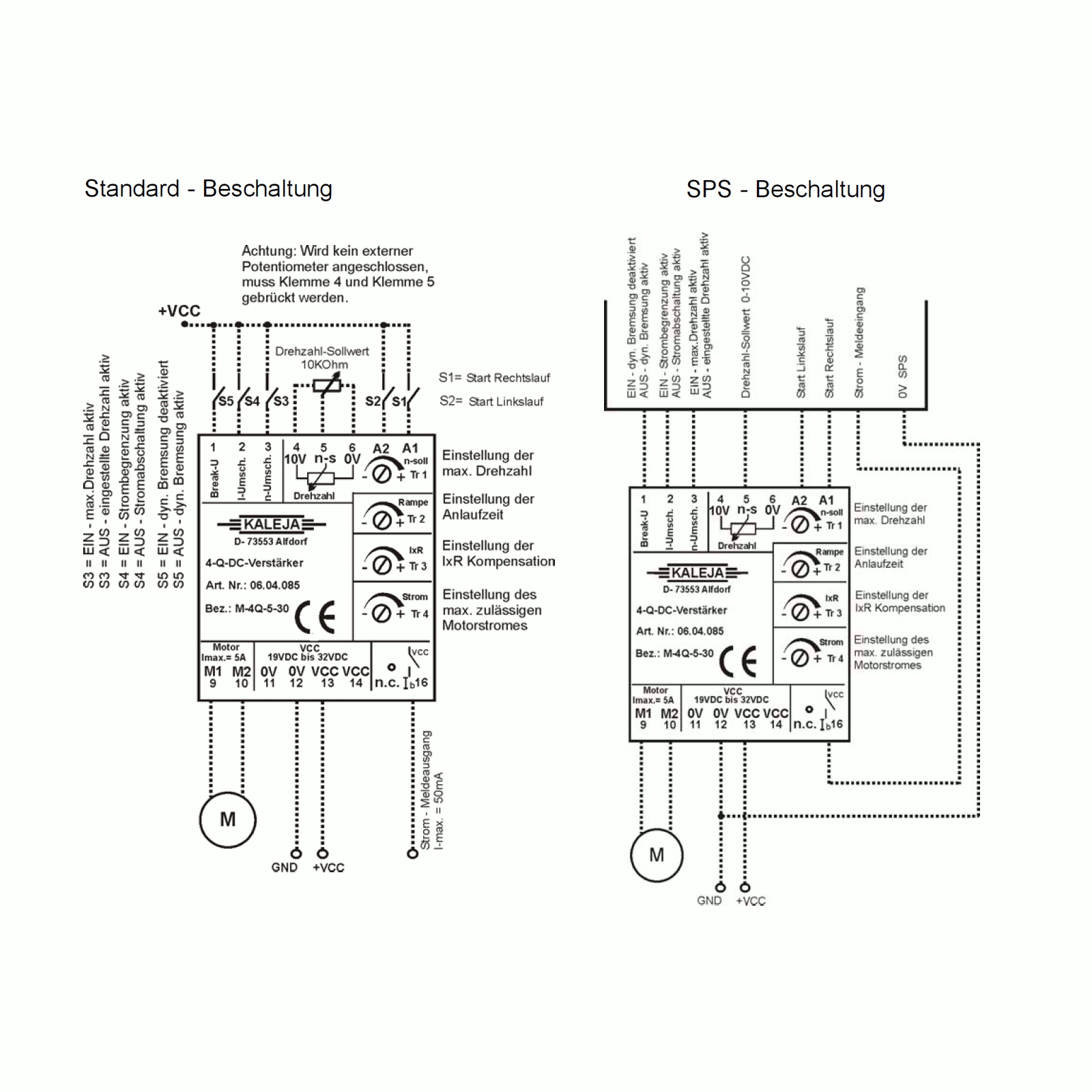

Das Modul M-4Q-5-xx ist eine vierquadranten Motorsteuerung mit Sanftanlauf / Drehzahlregelung für DC-Motoren. Sie gewährleistet das sichere Ein-/Ausschalten, sowie das gesteuerte und definierte Antreiben von Motoren. Die Drehzahlregelung der Motoren kann über einen Potentiometer oder einer Analogspannung 0 -10VDC eingestellt werden. Mit dem Trimmer Tr2 (Rampe) kann die Anlaufzeit der Motoren von 0,1 sec. bis 5 sec. eingestellt werden. Mit dem Trimmer Tr3 (IxR) wird die IxR Kompensation eingestellt, d.h. bei schwankender Last am Motor versucht die IxR Kompensation die Drehzahl vom Motor gleich zu halten. Am Trimmer Tr.4 (Strom) wird der zulässige Gesamtstrom eingestellt. An der Klemme 2 (I-Umsch.) kann durch Anlegen eines High-Signals von Stromüberwachung ( Motor schaltet bei erreichen des eingestellten Überstroms ab) auf Strombegrenzung (Motor wird nicht abgeschaltet, sondern auf den eingestellten Strom begrenzt) umgeschaltet werden. Beim jeweiligen erreichen des Überstrom leuchtet die LED und der Ausgang (Klemme 16) wird auf VCC geschaltet. Am Steuereingang (Klemme 3) kann von der eingestellten Drehzahl auf volle Drehzahl umgeschaltet werden. Ist die (Klemme 1)angesteuert, erfolgt keine dyn. Bremsung.

Hinweise

Anwendung: - Motorsteuerung für bürstenbehaftete Motoren Eigenschaften: - Drehzahlsteuerung - Gesteuertes Antreiben von Motoren (Sanftanlauf). - Umschaltbar: max.Drehzahl - eingestellte Drehzahl. - Umschaltbar: Stromüberwachung - Strombegrenzung - Umschaltbar: dyn. Bremsung Ein - Aus.
