Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.

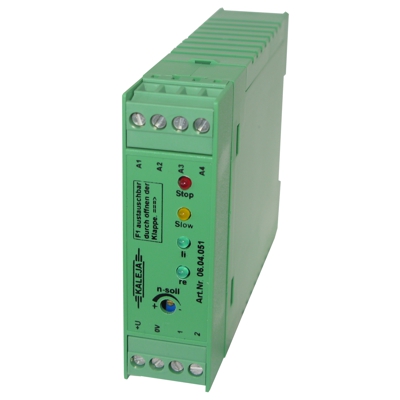

Motorsteuerung 06.04.051
| Artikelnummer | 06.04.051 |
|---|---|
| Artikelart | M-MZ-5-30 |
| Motorart | DC |
| Bus | nein |
| Endschalter | |
| Drehrichtung | Links-/Rechtslauf |
| Drehzahlsteuerung | |
| Dynamische Bremsung | |
| Max Strom | 5 |
| Dauerlaststrom | 3 |
| Versorgungsspannung Steuerkreis | 24 (19-35) VDC |
| Versorgungsspannung Lastkreis | 24 (19-35) VDC |
| Spannung | 24 |
Technische Beschreibung

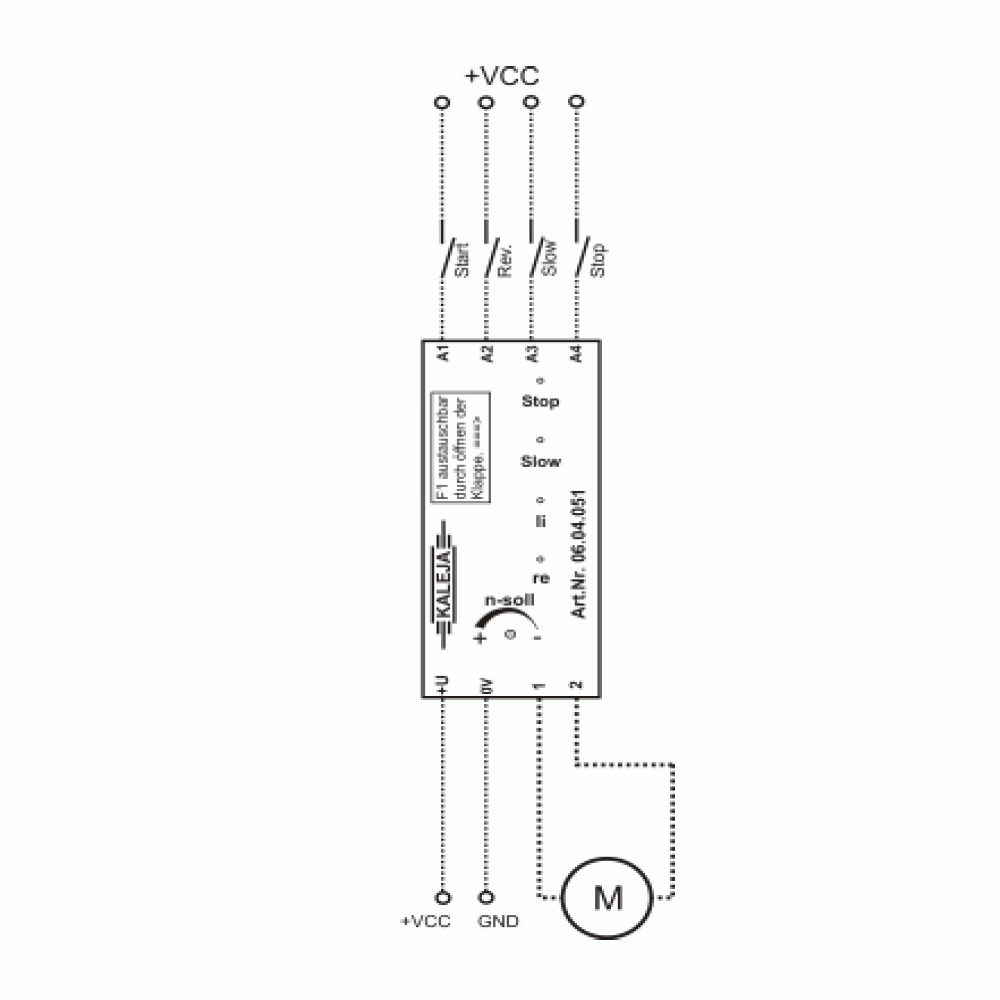

Das Modul M-MZ-4-30 ist eine zweiquadranten Motorsteuerung für DC-Motoren. Sie gewährelistet das sicher Ein-/Ausschalten in beide Drehrichtungen von Motoren, Magnetventilen und sonstigen Lasten. Im Aus-Zustand ist die Last kurzgeschlossen, dadurch ergibt sich eine dynamische Bremsung. Besondere Merkmale: Kurzschlußschutz , Temperaturschutz, Umschaltung zwischen voller Drehzahl und der am Trimmer 1 eingestellter Drehzahl. Mit einem Eingang für Endschalter usw. für Stop-Funktion. Mit integrierter Sicherung, austauschbar durch öffnen einer Klappe am Gehäuse.
Hinweise
Anwendung: - Motorsteuerung für bürstenbehaftete Motoren - El. Lastrelais für Magnetventile und div. Lasten Eigenschaften: - Links- / Rechslauf - sehr schmale Bauform - Umschaltung zwischen volle Drehzahl und der am Tr.1 eingestellter Drehzahl - Anschluss für Endschalter für Stop - Kurzschlussfest und temp.geschützt
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
