Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.
Motorsteuerung 06.04.048
| Artikelnummer | 06.04.048 |
|---|---|
| Artikelart | Maxi-1Q-4-30 |
| Motorart | DC |
| Bus | nein |
| Drehrichtung | Eine Drehrichtung |
| Drehzahlsteuerung | |
| Stromregelung | |
| Dynamische Bremsung | |
| Max Strom | 3.5 |
| Dauerlaststrom | 2.5 |
| Versorgungsspannung Steuerkreis | 24 (18-35) VDC |
| Versorgungsspannung Lastkreis | 24 (18-35) VDC |
| Spannung | 24 |
Technische Beschreibung

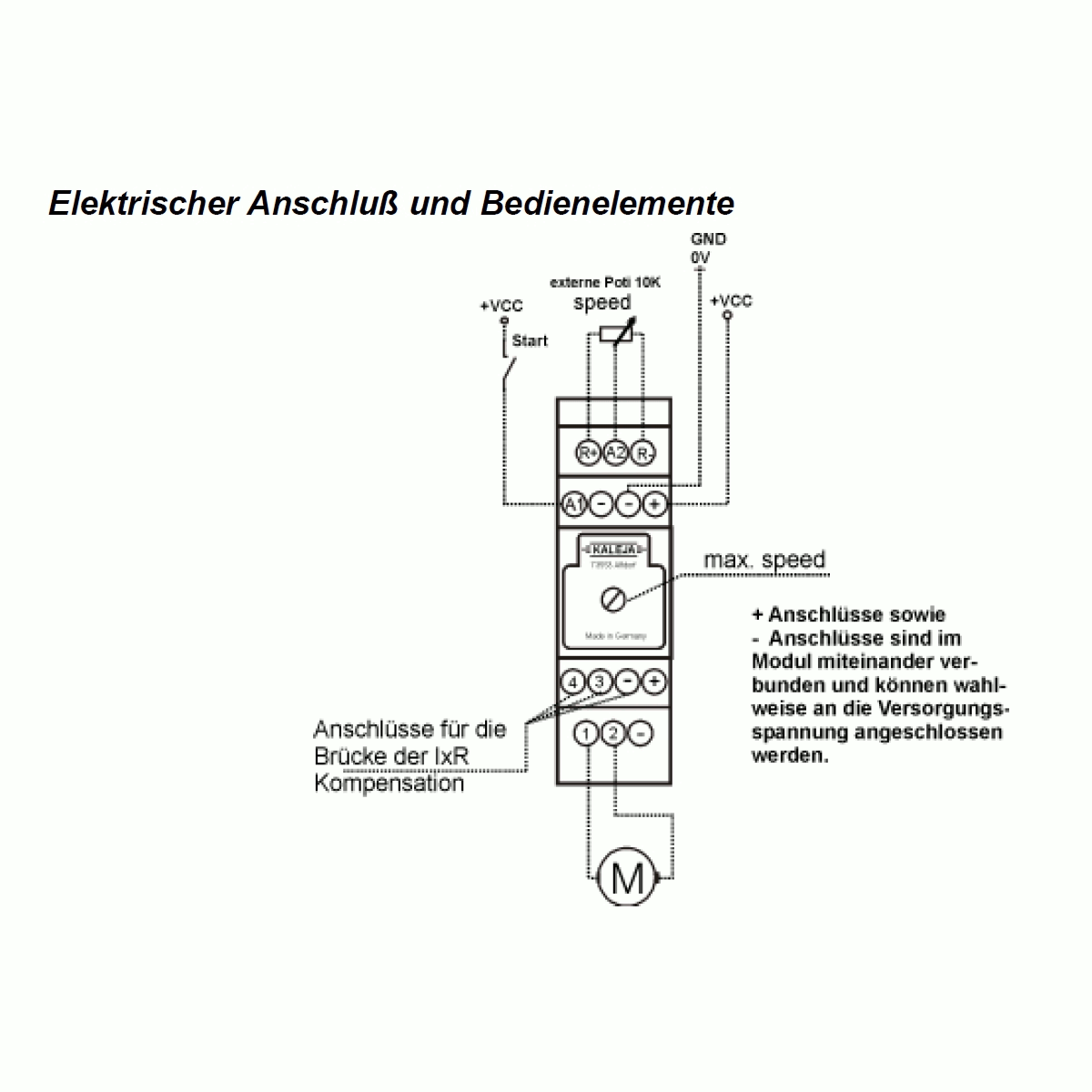

Das Modul Maxi-1Q-4-30 ist eine einquadranten Motorsteuerung für DC-Motoren. Sie gewährleistet das sichere Ein-/Ausschalten, sowie eine IxR-Regelung . Die Grundverstärkung der IxR-Kompensation läßt sich über eine Brücke an den Anschlußklemmen 3, 4 und - umschalten. Dadurch ist das Modul für viele verschiede Motortypen geeignet.
Besondere Merkmale: Kurzschlußschutz, Temperaturschutz, Analogeingang 0 bis 10 V für Motordrehzahl, einstellbare max. Drehzahl, einstellbare IxR Verstärkung, 20 kHz pulsweitenmodulierte MOS-FET Endstufe mit hohem Wirkungsgrad.
Hinweise
Anwendung:
- Motorsteuerung für bürstenbehaftete Motoren
- El. Lastrelais für Magnetventile und div. Lasten
Eigenschaften:
- Drehzahlsteuerung (Analogeingang 0 - 10V)
- Ankerspannungsregelung
- IxR-Regelung , 3 verschiedene Einstellungen
- Start/Stop Funktion
- Dyn. Bremsung
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
