Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.

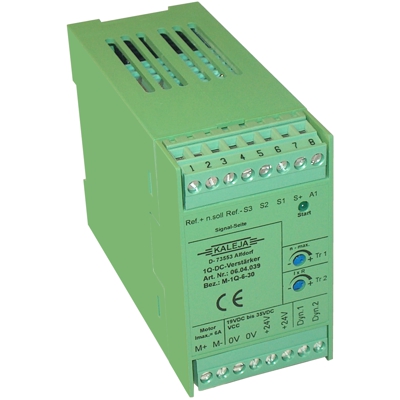

Motorsteuerung 06.04.039
| Artikelnummer | 06.04.039 |
|---|---|
| Artikelart | M-1Q-6-30 |
| Motorart | DC |
| Drehrichtung | Eine Drehrichtung |
| Drehzahlsteuerung | |
| Stromregelung | |
| Dauerlaststrom | 6 |
| Versorgungsspannung Steuerkreis | 24 (18-35) VDC |
| Versorgungsspannung Lastkreis | 24 (18-35) VDC |
| Spannung | 24 |
Technische Beschreibung

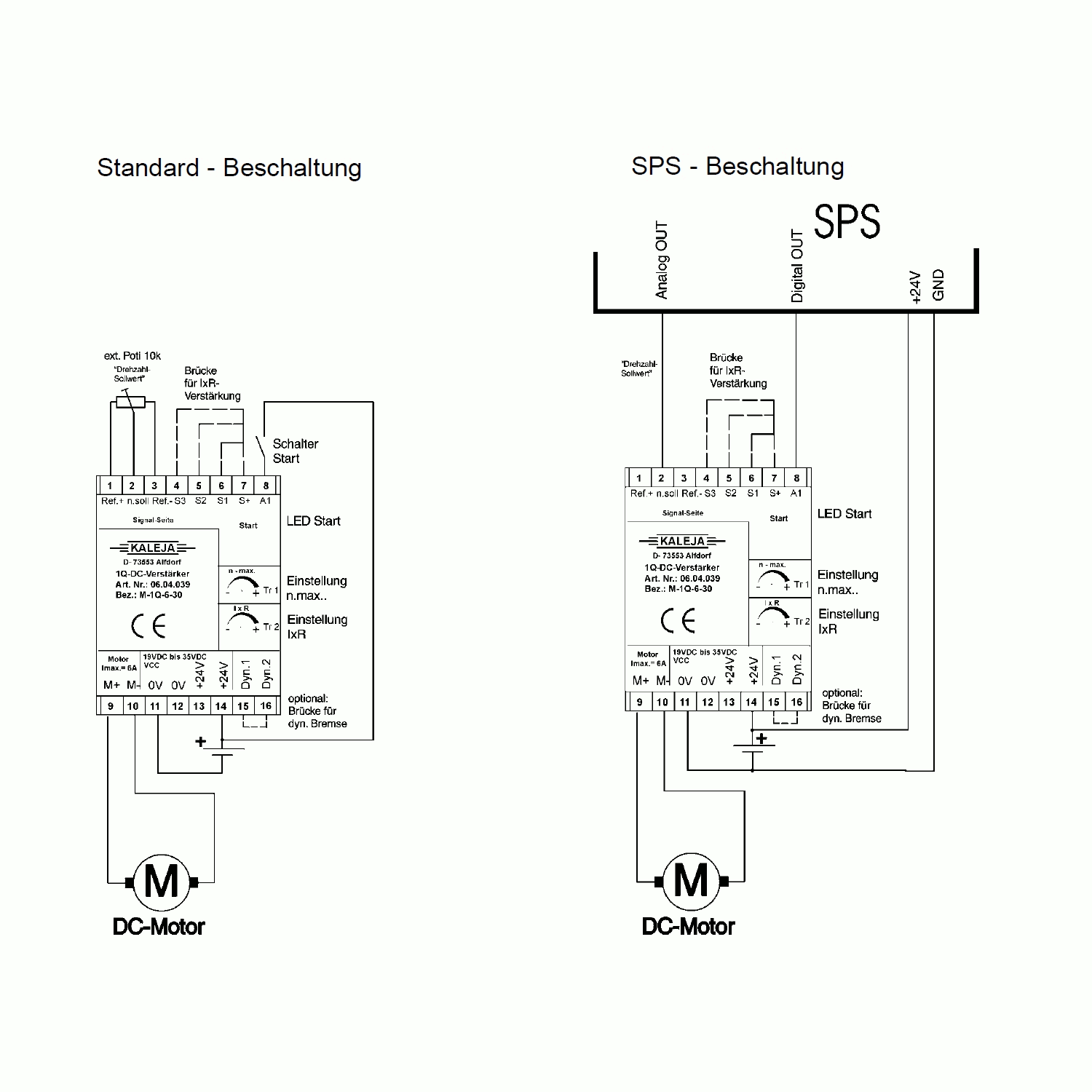

Das Modul M-1Q-6-30 ist eine einquadranten Motorsteuerung für DC-Motoren. Sie gewährleistet das sichere Ein-/Ausschalten, sowie eine IxR-Regelung von 0 - max. Kompensation. Die Grundverstärkung der IxR-Kompensation läßt sich über eine Brücke an den Anschlußklemmen S+,S1,S2 und S3 umschalten. Dadurch ist das Modul für viele verschiede Motortypen geeignet. Durch eine Brücke an den Anschlußklemmen Dyn1 und Dyn2 ist die dynamische Bremsung nicht aktiv, d.h. im Aus-Zustand wird die Last nicht kurzgeschlossen. Durch entfernen dieser Brücke ist die dynamische Bremsung aktiv, d.h. im Aus-Zustand wird die Last kurzgeschlossen.
Besondere Merkmale: Kurzschlußschutz , Temperaturschutz, Analogeingang 0 bis 10 V für Motordrehzahl, einstellbare max. Drehzahl, einstellbare IxR Verstärkung, 20 kHz pulsweitenmodulierte MOS-FET Endstufe mit hohem Wirkungsgrad.
Hinweise
Anwendung:
- Motorsteuerung für bürstenbehaftete Motoren
- El. Lastrelais für Magnetventile und div. Lasten
Eigenschaften:
- Drehzahlsteuerung (Analogeingang 0 - 10V)
- Ankerspannungsregelung
- feinfühlige IxR-Regelung mit Einstelltrimmer in 4 programmierbaren Bereichen
- Start/Stop Funktion
- Dyn. Bremsung (programmierbar)
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
