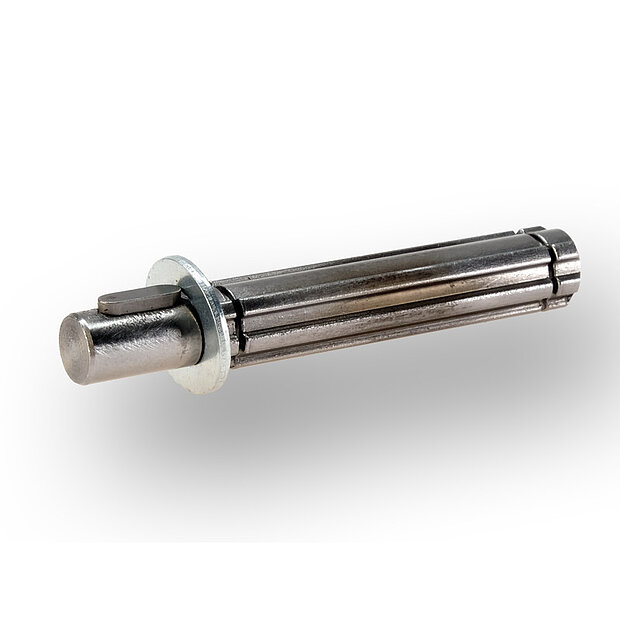

100.168.0065 Profilwelle
Technische Beschreibung
Profilwellen sind preisgünstige Wellen zur Übertragung hoher Drehmomente. Diese Wellen ist aus gezogenem St37. Optional ist die Oberfläche veredelbar.
Diese Profilwelle ist angepasst auf den Schneckengetriebemotor der Baureihe GMPD mit Hohlwelle.
Technische Daten
Artikelnummer | 100.168.0065 |
---|---|
Art | Profilwelle |
Länge | 64 mm |
Durchmesser | 8 mm |
Werkstoff | St37 |
Einstich | ja |
Feder | 3x10 DIN 6885 |
Zeichnungen zu 100.168.0065 Profilwelle
![Abmessungen 100.168.0065 Profilwelle - Länge 64 mm Abmessungen 100.168.0065 Profilwelle - Länge 64 mm](/fileadmin/_processed_/6/c/csm_100.168.0065-profilwelle_001_fcf220ee1c.png)
Abmessungen 100.168.0065 Profilwelle - Länge 64 mm
![Schnitt B-B Paßfeder, Freistich Schnitt B-B Paßfeder, Freistich](/fileadmin/_processed_/d/f/csm_100.168.0065-profilwelle_002_2c1e981819.png)

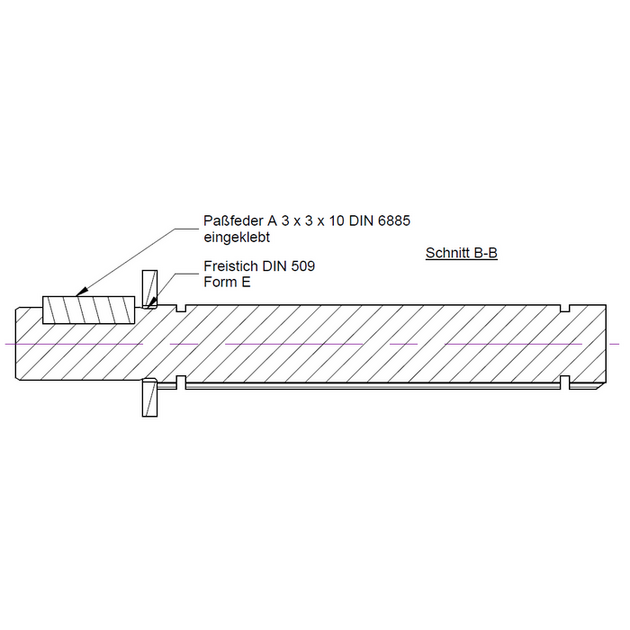

Schnitt B-B Paßfeder, Freistich
![Durchmesser Profil außen / innen Durchmesser Profil außen / innen](/fileadmin/_processed_/d/d/csm_100.168.0065-profilwelle_003_eeaaa32364.png)
Durchmesser Profil außen / innen
![Schnitt A-A 100.168.0065 Profilwelle Schnitt A-A 100.168.0065 Profilwelle](/fileadmin/_processed_/c/4/csm_100.168.0065-profilwelle_004_afc5bd5a03.png)
Schnitt A-A 100.168.0065 Profilwelle
![Isometrie 100.168.0065 Profilwelle Isometrie 100.168.0065 Profilwelle](/fileadmin/_processed_/9/5/csm_100.168.0065-profilwelle_005_b4830848d9.png)
Isometrie 100.168.0065 Profilwelle
Hinweise
Modifikation der Abtriebswelle mit Pass- oder Scheibenfedernut, Flächen, Einstichen oder Oberflächenvergütung ist auf Anfrage möglich.
Auch liefern wir die Welle am Motor montiert als komplette Baugruppe mit den von Ihnen vorgegebenen Prüfungen und/oder der Spezifikation.
