100.133 Welle kerbverzahnt
Technische Beschreibung
Kerbverzahnte Wellen sind speziell für Schneckengetriebemotoren der Baureihe GMPG mit Hohlwelle vorgesehen. Sie haben ein Kerbprofil mit geraden Flanken unter 60 Grad zueinander. Durch die hohe Anzahl an Zähnen wird die Welle im Verhältnis zum Durchmesser kaum geschwächt. Es können hohe Drehmomente übertragen werden.
Technische Daten
| Artikelnummer | 100.133 |
|---|---|
| Art | Welle kerbverzahnt |
| Länge | 152 mm |
| Durchmesser | 10 mm |
| Kerbverzahnt | ja |
| Kerbverzahnt Art | 7x8 |
| Kerbverzahnt DIN | DIN 5481 |
| Werkstoff | 1.0718 |
| Einstich | ja |
| Querbohrung | ja |
Zeichnungen zu 100.133 Welle kerbverzahnt

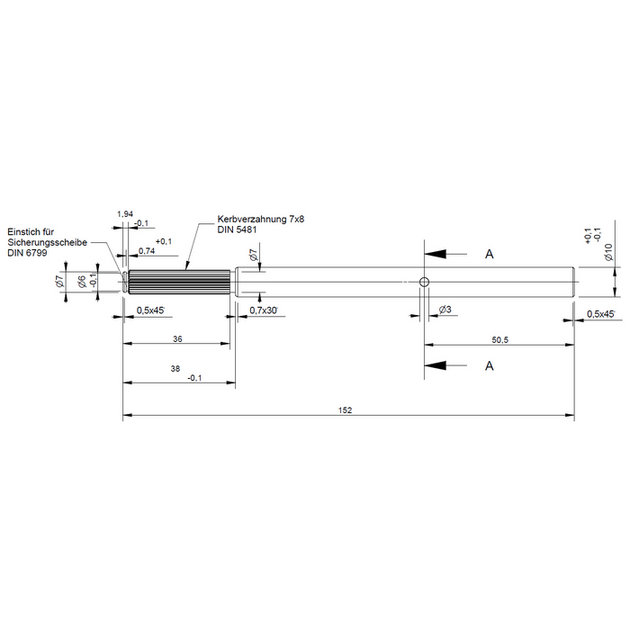

100.133 Welle kerbverzahnt - Länge 152 mm
100.133 Welle kerbverzahnt - Schnitt A-A
100.133 Welle - Kerbverzahnung 7x8
Isometrie 100.133 Welle kerbverzahnt
Hinweise
Modifikation der Abtriebswelle mit Pass- oder Scheibenfedernut, Flächen, Einstichen oder Oberflächenvergütung ist auf Anfrage möglich.
Auch liefern wir die Welle am Motor montiert als komplette Baugruppe mit den von Ihnen vorgegebenen Prüfungen und/oder der Spezifikation.
