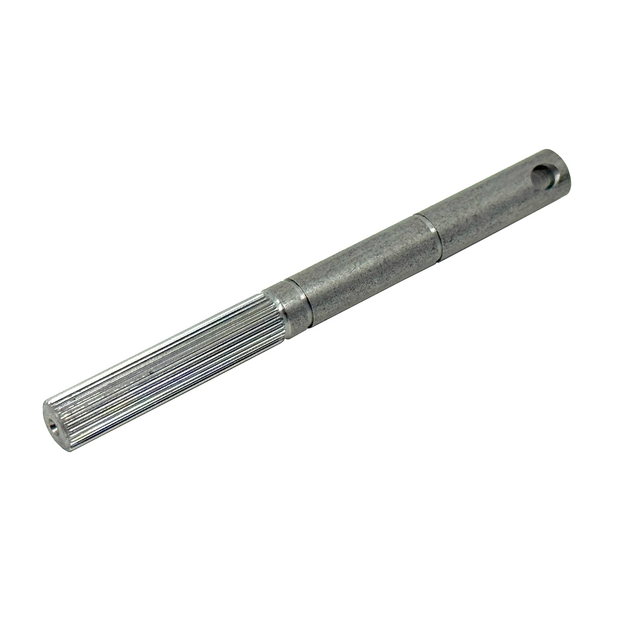

100.016.0020 Welle kerbverzahnt
Technische Beschreibung
Kerbverzahnte Wellen sind speziell für Schneckengetriebemotoren der Baureihe GMPG mit Hohlwelle anwendbar. Sie haben ein Kerbprofil mit geraden Flanken unter 60 Grad zueinander. Trotz der hohen Zähneanzahl bleibt die Welle im Verhältnis zum Durchmesser fast ungeschwächt. Hohe Drehmomente lassen sich somit übertragen.
Technische Daten
| Artikelnummer | 100.016.0020 |
|---|---|
| Art | Welle kerbverzahnt |
| Länge | 90 mm |
| Durchmesser | 8 mm |
| Kerbverzahnt | ja |
| Werkstoff | Automatenstahl |
| Einstich | ja |
Zeichnungen zu 100.016.0020 Welle kerbverzahnt

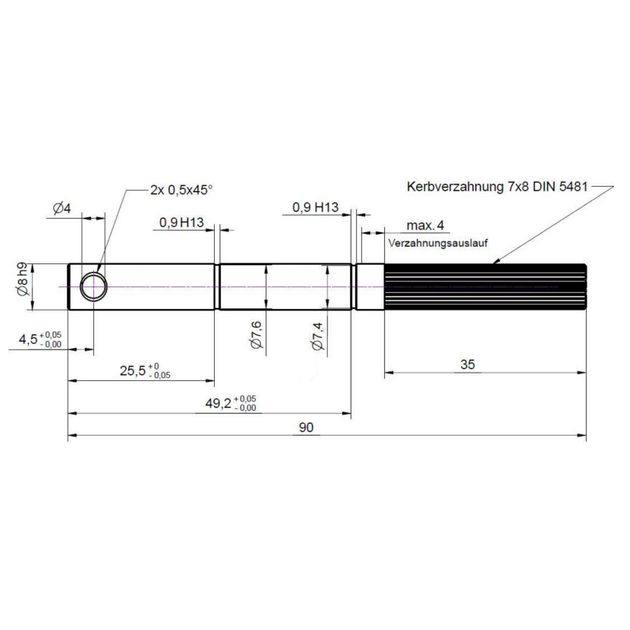

Abmessungen 100.016.0020 Welle kerbverzahnt
Hinweise
Modifikation der Abtriebswelle mit Pass- oder Scheibenfedernut, Flächen, Einstichen oder Oberflächenvergütung ist auf Anfrage möglich.
Auch liefern wir die Welle am Motor montiert als komplette Baugruppe mit den von Ihnen vorgegebenen Prüfungen und/oder der Spezifikation.
